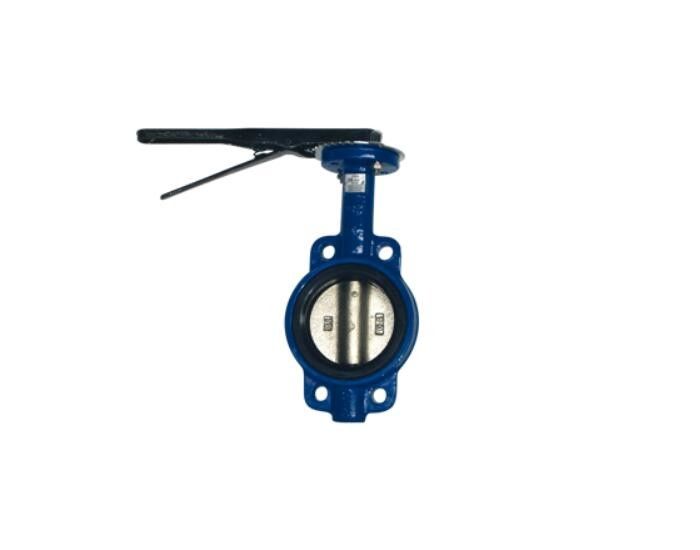

Καλή ενωμένη στενά ανταλλαξιμότητα αντίσταση χαμηλής ροής βαλβίδων πεταλούδων σφραγίδων DN400 PN10

Καλές ενωμένες στενά ανταλλαξιμότητα βαλβίδες πεταλούδων σφραγίδων



Εισαγωγή βαλβίδων πεταλούδων:



είναι η απόδοση προόδου για τη βαλβίδα πεταλούδων, η απλή δομή, η ρευστή ροή, ελαφριά, εύκολη εγκατάσταση και η χαμηλή οδηγώντας ροπή, μπορεί να είναι χρήση για την κομμένη μέση ή ρυθμισμένη ροή. Το κίνητρο μπορεί να είναι σύμφωνα με το αίτημα πελατών, έχουμε τη λαβή, πνευματική και η ηλεκτρικά χρησιμοποιημένη βαλβίδα, η κατάσταση διαφοράς θα είναι αντιστοιχία το διαφορετικό υλικό που χορηγεί τη λειτουργία.



Πλεονεκτήματα προϊόντων:



1) Μικρός σε μέγεθος και ελαφρύς σε βάρος και το maintaince.
Μπορεί να τοποθετηθεί οπουδήποτε χρειασμένος.



2) Απλή, συμπαγής δομή, γρήγορη on-off λειτουργία 90 βαθμού.



3) Ο δίσκος έχει τη διπλής κατεύθυνσης σχέση, τέλεια σφραγίδα, χωρίς διαρροή κάτω
η δοκιμή πίεσης.



4) Καμπύλη ροής που τείνει straight-line. Άριστη απόδοση κανονισμού.



5) Διάφορα είδη υλικών, εφαρμόσιμα στο διαφορετικό μέσο.



Υλικά



Υλικά του σώματος: Όλκιμος σίδηρος (GGG40, GGG50). Χυτοσίδηρος (GG25), ανοξείδωτο

Υλικά του δίσκου: Ανοξείδωτο. Νικέλινος, όλκιμος σίδηρος, όλκιμο ντυμένο σίδηρος πλαστικό,

Χάλυβας τιτανίου, κράμα χαλκού κ.λπ.

Υλικά του καθίσματος: Μονομερές αιθυλένιο-προπυλένιο-διένιων (EPDM), Polytetrafluoroethylene (PTFE),

Λάστιχο νιτριλίων (NBR), χλωροπρένιο, πολυαιθυλένιο Chlorosulfonated (Hypalon),

Πυρίτιο, Fluoroelastomer (VITON), καουτσούκ κ.λπ.

Υλικά του μίσχου: Ανοξείδωτο. Χάλυβας άνθρακα, 2Cr13

Μια βαλβίδα πεταλούδων είναι ένας τύπος συσκευής ελέγχου ροής, που χρησιμοποιείται χαρακτηριστικά για να ρυθμίσει ένα ρευστό που διατρέχει ενός τμήματος του σωλήνα.
Η βαλβίδα είναι παρόμοια σε λειτουργία με μια βαλβίδα σφαιρών. Ένα επίπεδο κυκλικό πιάτο τοποθετείται στο κέντρο του σωλήνα.
Το πιάτο συνδέει μια ράβδο μέσω του με έναν ενεργοποιητή έξω από τη βαλβίδα. Η περιστροφή του ενεργοποιητή γυρίζει
πιάτο είτε παράλληλο είτε κάθετο στη ροή. Αντίθετα από μια βαλβίδα σφαιρών, το πιάτο είναι πάντα παρόν μέσα στη ροή,
επομένως μια πτώση πίεσης προκαλείται πάντα στη ροή ανεξάρτητα από τη θέση βαλβίδων.





Πρότυπα



Σχέδιο: ΤΟ EN 593, EN 1074-1&2 ΕΙΝΑΙ βαλβίδα πεταλούδων 13095 διπλή εκκεντρική DoubleFlanged



Πρόσωπο με πρόσωπο στη ACC. Το EN 558/ISO 5752 σειρά 14



Διάτρυση φλαντζών στη ACC. στο EN 1092-2



Κιβώτιο εργαλείων σκουληκιών με τη ρόδα χεριών



Πρότυπα φλαντζών του ISO 5211 τοποθετώντας



Δοκιμή στη ACC. Το EN 12266-1



Η τήξη σύνδεσε το μη τοξικό εποξικό επίστρωμα w/o NSF61/WRAS σκονών





Τεχνική προδιαγραφή



- Ονομαστική διάμετρος: 150~2600mm

- Ονομαστική πίεση: 1.0/1.6/2.5Mpa
- Εξεταστική πίεση δύναμης: 1.5/2.4/3.75Mpa

- Εξεταστική πίεση σφράγισης: 1.1/1.76/2.75Mpa

Εκτελεστικά πρότυπα

Πρότυπα σχεδίου	DIN3354
Πρόσωπο με πρόσωπο	DIN3202 ή BS 5155
Τέλος φλαντζών	DIN 2501
Δοκιμή & επιθεώρηση	DIN 3230 ή GB/T 13927
Θερμοκρασία εργασίας	NBR<80>



Κεντρικός αγωγός εξωτερικός και διάσταση σύνδεσης



1.0MPa χιλ.

DN	Λ		H1	H2	H3	Οι διαστάσεις φλαντζών συμμορφώνονται με το DIN 2501
	μακροχρόνιος τύπος	σύντομος τύπος				Ο	Γ	γ	φ	β	ND
150	210	140	226	165		285	240	212	3	19	8-23
200	230	152	255	192		340	295	268	3	20	8-23
250	250	165	293	227		395	350	320	3	22	12-23
300	270	178	326	260		445	400	370	4	24.5	12-23
350	290	190	368	314		505	460	430	4	24.5	16-23
400	310	216	423	346	634	565	515	482	4	24.5	16-28
450	330	222	455	385	666	615	565	532	4	25.5	20-28
500	350	229	506	422	728	670	620	585	4	26.5	20-28
600	390	267	568	490	790	780	725	685	5	30	20-31
700	430	292	632	550	854	895	840	800	5	32.5	24-31
800	470	318	692	615	924	1015	950	905	5	35	24-34
900	510	330	815	678	1098	1115	1050	1005	5	37.5	28-34
1000	550	410	880	743	1163	1230	1160	1110	5	40	28-37
1200	630	470	1024	860	1307	1455	1380	1330	5	45	32-40
1400	710	530	1210	1010	1350	1675	1590	1535	5	46	36-43
1600	790	600	1340	1140	1480	1915	1820	1760	5	49	40-49
1800	870	670	1460	1360	1640	2115	2020	1960	5	52	44-49
2000	950	760	1660	1485	1800	2325	2230	2170	5	55	48-49



1.6MPa χιλ.

　

DN	Λ		H1	H2	H3	Οι διαστάσεις φλαντζών συμμορφώνονται με το DIN 2501
	μακροχρόνιος τύπος	σύντομος τύπος				Ο	Γ	γ	φ	β	ND
150	210	140	226	165		285	240	212	3	19	8-23
200	230	152	255	192		340	295	268	3	20	12-23
250	250	165	293	227		405	355	320	3	22	12-28
300	270	178	326	260		460	410	378	4	24.5	12-28
350	290	190	368	314		520	470	438	4	26.5	16-28
400	310	216	423	346	634	580	525	490	4	28	16-31
450	330	222	455	385	666	640	585	550	4	30	20-31
500	350	229	506	422	728	715	650	610	4	31.5	20-34
600	390	267	568	490	790	840	770	725	5	36	20-37
700	430	292	632	550	854	910	840	795	5	39.5	24-37
800	470	318	692	615	924	1025	950	900	5	43	24-40
900	510	330	815	678	1098	1125	1050	1000	5	46.5	28-40
1000	550	410	880	743	1163	1255	1170	1115	5	50	28-43
1200	630	470	1024	860	1307	1485	1390	1330	5	57	32-49
1400	710	530	1210	1010	1350	1685	1590	1530	5	60	36-49
1600	790	600	1340	1140	1480	1930	1820	1750	5	65	40-56

2.5MPa χιλ.

　

DN	Λ		H1	H2	H3	Οι διαστάσεις φλαντζών συμμορφώνονται με το DIN 2501
	μακροχρόνιος τύπος	σύντομος τύπος				Ο	Γ	γ	φ	β	ND
150	210	140	226	165		300	250	211	3	20	8-28
200	230	152	255	192		360	310	274	3	22	12-28
250	250	165	293	227		425	370	330	3	24.5	12-31
300	270	178	326	260		485	430	390	4	27.5	16-31
350	290	190	368	314		555	490	450	4	30	16-34
400	310	216	423	346	634	620	550	500	4	32	16-37
450	330	222	455	385	666	670	600	560	4	34.5	20-37
500	350	229	506	422	728	730	660	610	4	36.5	20-37
600	390	267	568	490	790	845	770	720	5	42	20-40
700	430	292	632	550	854	960	875	820	5	46.5	24-43
800	470	318	692	615	924	1085	990	930	5	51	24-49
900	510	330	815	678	1098	1185	1090	1028	5	55.5	28-49
1000	550	410	880	743	1163				5
1200	630	470	1024	860	1307				5
1400	710	530	1210	1010	1350				5





1. ΣΥΝΟΠΤΙΚΗ ΕΙΣΑΓΩΓΗ:

Η βαλβίδα πεταλούδων χρησιμοποιείται από το περιστρεφόμενο έντυπο 0° δίσκων σε 90°, μπορεί να εφαρμοστεί για να κόψει ή να ρυθμίσει

η ροή του μέσου.



Η βαλβίδα μπορεί να ωθηθεί από το λειτουργούντα μοχλό, τον ηλεκτρικό ενεργοποιητή ροδών λαβών ή τον πνευματικό ενεργοποιητή.



Ευρέως χρησιμοποιημένος για την πόσιμη παροχή νερού, κατεργασία ύδατος αποβλήτων, εγκαταστάσεις ηλεκτρικής δύναμης, εφοδιασμός υγραερίου,

σύστημα θερμός-αέρα, εγκαταστάσεις οσμηρών, κτήριο σκαφών, κλωστοϋφαντουργικό προϊόν, πετρέλαιο, χημεία, ή άλλες ελαφριές βιομηχανίες.



2. Προδιαγραφή

όνομα		Βαλβίδα πεταλούδων
Στοιχείο αριθ.		D373H-10K
DN (χιλ.)		DN50~DN3000
πίεση (MPA)		1.0
Πίεση δοκιμής (MPA)	Δοκιμή σφραγίδων	1.1
	Δοκιμή σώματος	1.5
θερμοκρασία		≤350℃
μέσο		Νερό, λύματα, θαλάσσιο νερό, ζεστό νερό κ.λπ.,



3. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ

⊙ EPDM που κάθονται, καλή σφραγίδα

⊙ Χαμηλό βάρος

⊙ Αντίσταση χαμηλής ροής

⊙ Μικρή ροπή λειτουργίας

⊙ Εύκολος να εγκαταστήσει και να διατηρήσει

⊙ Ανοικτός-στενό 90° πιό ομαλά



4. ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ

1. Σχέδιο που χορηγεί: API 609

2. Πρότυπα δοκιμής που χορηγούν: JIS B2003

3. Συνδέστε τα πρότυπα φλαντζών χορηγώντας: JIS B2212

4. Πρόσωπο με πρόσωπο πρότυπα που χορηγούν: JIS B2002



5. Όνομα στοιχείων της υλικής προδιαγραφής μερών

Αριθ.	Όνομα μερών	Υλικό
1	Σώμα	SS304
2	Κιβώτιο εργαλείων	Συνέλευση
3	Δίσκος	SS304
4	Μίσχος	SS416
5	Δαχτυλίδι με σφραγιδόλιθο	316+Graphite
6	συσκευασία	Γραφίτης



6. Λειτουργία:

6.1. Η φλάντζα δύο σωλήνων πρέπει να είναι ομαλή.

6.2. Βάλτε τη βαλβίδα πεταλούδων στη γραμμή σωλήνων, καθόρισε την τρύπα προσανατολισμού πρώτα.



7. Παράδοση:

Όταν η παράδοση ή αποθηκεύει τη βαλβίδα πεταλούδων, πρέπει να κρατήσει στο ξηρό και δροσερό περιβάλλον.



8. Σημείωση:

8.1. Φλάντζα σωλήνων εάν όπως τη φλάντζα βαλβίδων πεταλούδων.

8.2. Ελέγξτε τη βαλβίδα πριν από εγκατεστημένος, το περιβάλλον πρέπει να αντιστοιχεί στη βαλβίδα πεταλούδων

προδιαγραφή.

8.3. Πριν από την ανοικτή βαλβίδα πεταλούδων, που ελέγχει το δίσκο χωρίς ρύπο.

8.4. Ο δίσκος πρέπει να είναι αποκλεισμένη θέση όταν εγκαθίσταται.

8.5. Ρυθμίζοντας το σωλήνα συνδέστε πριν από εγκατεστημένος.

8.6. Συνδέστε τη φλάντζα πρέπει να είναι παράλληλος.

8.7. Μετά από εγκατεστημένος, ο δίσκος δοκιμής πίεσης πρέπει να είναι ανοικτή θέση.

8.8. Εάν η πεταλούδα δεν μπορεί φυσικός ανοικτός ή να κλείσει, παρακαλώ ευγενικά ο έλεγχος αυτό προσεκτικό, δεν μπορεί να χτυπήσει, tamp ή

μοχλός επέκτασης χρήσης.

8.9. Όταν η συντήρηση ή η λειτουργία, πρέπει να ελέγξει το μίσχο, ο μοχλός, το κιβώτιο εργαλείων ή ο ενεργοποιητής έχουν σωστά

συνδέστε. Διαφορετικά ο μίσχος θα είναι ώθηση από την πίεση σωλήνων.



9. Η δυσλειτουργία και επίλυση:

δυσλειτουργία	whys	λύση
Διαρροή σφραγίδων	1, κάποια σκουπίδια στη σφραγίδα 2, σφραγίδα είναι ελαφριά ζημία	①Καθαρίστε τα σκουπίδια. ②Αντικατάσταση του δίσκου
Διαρροή συσκευασίας μίσχων	1, συσκευασία είναι χαλασμένο 2, σφάλμα συσκευασίας	①Σφίγξτε το καρύδι αδένων ②Αλλάξτε τη συσκευασία
διαρροή φλαντζών	1, η απελευθέρωση καρυδιών 2, σφάλμα στολισμάτων	1 . Σφίγξτε το καρύδι 2. Αλλάξτε το στόλισμα



10. Συντήρηση

Ανοίξτε την κάλυψη κιβωτίων σκουληκιών και προσθέστε κάποιο βούτυρο ανά δύο μήνες.

Ελέγξτε τη σφραγίδα, τη συσκευασία και τη φλάντζα, εάν η διαρροή, παρακαλώ διατηρεί ΤΟ ΣΥΝΤΟΜΟΤΕΡΟ ΔΥΝΑΤΌΝ.
