ΟΜΆΔΑ ΚΊΝΑ ΧΆΛΥΒΑ TOBO

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOBO |
| Πιστοποίηση: | CE/ISO |
| Αριθμό μοντέλου: | / |
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | negotiable |
| Χρόνος παράδοσης: | 25workdays |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000000 κομμάτι/κομμάτια το μήνα |
| Εφαρμογή: | Νερό | Σύνδεση: | Φλάντζα |
|---|---|---|---|
| Μορφή σύνδεσης: | Φλάντζα | Σχέδιο: | API 6d |
| Σύνδεση τελών: | Φλάντζα | Υλικό: | Ανοξείδωτο |
| MEDIA: | ΠΕΤΡΕΛΑΙΟ, ΑΈΡΙΟ | Μέγεθος λιμένων: | 1/224 ΙΝΤΣΑ |
| Πίεση: | Υψηλή πίεση | Εκτίμηση πίεσης: | 150-2500lb |
| Σφραγίδα: | Μαλακή σφραγίδα | Μέγεθος: | 1/224 ΙΝΤΣΑ |
| Πρότυπα: | ANSI, DIN, JIS, BS | Θερμοκρασία: | Κανονική θερμοκρασία |
| Τύπος: | βαλβίδα αντεπιστροφής | ||
| Υψηλό φως: | Βαλβίδα ελέγχου φλάντζας 8 ιντσών,βαλβίδα αντεπιστροφής φλάντζας νερού,βαλβίδα αντεπιστροφής φλάντζας από χυτοσίδηρο |
||

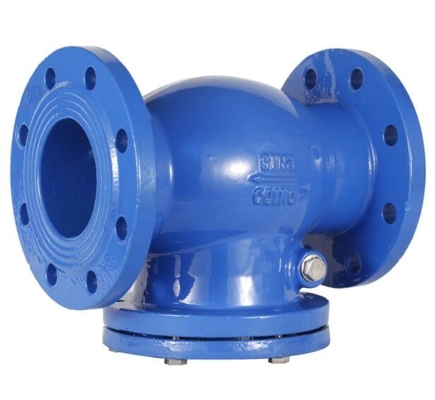

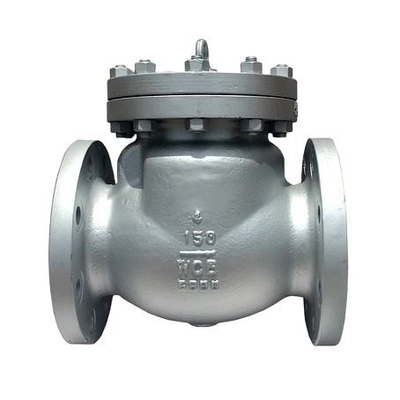

Βαλβίδα αντεπιστροφής με φλάντζα από χυτοσίδηρο 8 ιντσών για νερό
Γρήγορες λεπτομέρειες:
1. Τύπος: Βαλβίδα αντεπιστροφής με φλάντζα
2. Τύπος καπό:
Βιδωμένο καπό
3. Τύπος δίσκου: Swing Disc
4. Εύρος Μεγεθών: Dn15 - Dn600
5. Εκτιμήσεις πίεσης: Pn16
6. Τερματικές συνδέσεις: Φλάντζα
7. Υλικά: Χυτός χάλυβας σε GS-C25, WCB
8. Διάφορα υλικά επένδυσης διαθέσιμα για να ταιριάζουν στις συνθήκες σέρβις
9. NACE MR 0175
Πρότυπα
| Σχεδιασμός & Κατασκευή | DIN 3840 |
| Διάσταση πρόσωπο με πρόσωπο | DIN 3202 |
| Διάσταση άκρων φλάντζας | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
| Δοκιμή & Επιθεώρηση | DIN 3230 |
Χαρακτηριστικά:
1. Γενικά
Βιδωμένο καπό?Swing Disc;Μεταλλικές Επιφάνειες Καθισμάτων
2. Σύνδεση αμαξώματος και καπό
Βιδωμένο καπό
3. Στυλ φλάντζας καλύμματος
Ανοξείδωτο ατσάλι + εύκαμπτο παρέμβυσμα από γραφίτη
Μεταλλική φλάντζα
Μεταλλική φλάντζα δακτυλίου
4. Κάθισμα
Για τη βαλβίδα αντεπιστροφής από ανθρακούχο χάλυβα, η έδρα είναι συνήθως από σφυρήλατο χάλυβα.Η επιφάνεια στεγανοποίησης του καθίσματος μπορεί να συγκολληθεί με ψεκασμό με σκληρό κράμα, εάν ορίζεται από τον πελάτη.Για τη βαλβίδα αντεπιστροφής από ανοξείδωτο χάλυβα, η έδρα integrai υιοθετείται συνήθως ή μπορεί να κατεργαστεί ενσωματωμένα μετά από συγκόλληση σκληρού κράματος.Το σπειροειδές ή συγκολλημένο κάθισμα είναι επίσης προαιρετικό για βαλβίδα αντεπιστροφής χωρίς λεκέδες, εάν ζητηθεί από τον πελάτη.
Περιγραφές:
1. Λίστα εξαρτημάτων και υλικών βαλβίδας αντεπιστροφής ανθρακούχου χάλυβα:
| Ονομα εξαρτήματος | Υλικό | |||
| CS/ Περικοπή 1 | CS/ Περικοπή 8 | CS/ Περικοπή 5 | ||
| 1 | Σώμα | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
| 2 | Δίσκος | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
| 3 | Μπράτσο | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
| 4 | Καρύδι | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 5 | Καρφίτσα | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
| 6 | Καρύδι | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 7 | Μπουλόνι | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
| 8 | Τσιμούχα | SS Spiral Wound W/^aphitc, ή SS Spiral Wound W/PTFE, ή Reinforced PTFE | ||
| 9 | Κάλυμμα | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. Κύριες διαστάσεις για τη βαλβίδα αντεπιστροφής Pn16:
| ΠΝ | DN (mm) | Διαστάσεις (mm) | Βάρος (kg) | |
| μεγάλο | H | |||
| 16 | 50 | 230 | 165 | 23 |
| 65 | 290 | 180 | 28 | |
| 80 | 310 | 190 | 35 | |
| 100 | 350 | 208 | 40 | |
| 150 | 480 | 270 | 81 | |
| 200 | 600 | 295 | 96 | |
| 250 | 730 | 337 | 175 | |
| 300 | 850 | 386 | 265 | |
| 350 | 980 | 430 | 364 | |
| 400 | 1100 | 475 | 495 | |
| 500 | 1250 | 565 | 590 |
|
Βαλβίδα αντεπιστροφής με φλάντζα 150Lb~600Lb
| ΟΧΙ. | Ονομα εξαρτήματος | CS σε ASTM | AS στο ASTM | SS σε ASTM | |
| Τύπος A105 | Τύπος F22 | Τύπος F304(L) | Τύπος F316(L) | ||
| 1 | Σώμα | Α105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Ταμπέλα με όνομα | SS | |||
| 3 | Δίσκος εμβόλου | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | Γυναικείο καπελλάκι | Α105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | Τσιμούχα | Ζαρωμένο SS + γραφίτης | SS + PTFE | ||
| 6 | Μπουλόνι | A193 B7 | A193 B16 | A193 B8 | A193 B8(M) |
| Κατάλληλο Μεσαίο | WOGetc | WOGetc | HNO3, CH3OOH κ.λπ | ||
| Κατάλληλη θερμοκρασία | -29~425 | -29~550 | -29~180 | ||
| NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150.300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
| Βάρη | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8,94 | 12.64 |
| BW | 1,70 | 1,90 | 2.10 | 5.12 | 5,50 | 7,89 | ||
| 300 | RF | 2.73 | 3,65 | 4.74 | 8,77 | 9,60 | 13.70 | |
| BW | 1,90 | 2.10 | 3.00 | 5.12 | 6,60 | 7,85 | ||
| 600 | RF | 3.00 | 4.00 | 5,83 | 9,47 | 10.10 | 15.6 | |
| BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
||
