ΟΜΆΔΑ ΚΊΝΑ ΧΆΛΥΒΑ TOBO

|
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | TOBO |
| Πιστοποίηση: | CE/ISO |
| Αριθμό μοντέλου: | / |
| Ποσότητα παραγγελίας min: | 1pcs |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | ξύλινη περίπτωση |
| Χρόνος παράδοσης: | 25workdays |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 1000000 κομμάτι/κομμάτια το μήνα |
| Υλικό: | Ανοξείδωτο | Λειτουργία: | Χειρωνακτικός/αυτόματος |
|---|---|---|---|
| Τύπος: | βαλβίδα πυλών | MEDIA: | Νερό, πετρέλαιο, αέριο |
| Δομή: | Πύλη | Τυποποιημένος ή μεταβλητός: | Πρότυπα |
| Πρότυπα: | DIN, ANSI, ANSI BS DIN JIS | Χρώμα: | Αίτημα πελάτη |
| πίεση εργασίας: | Class150lb-2500lb, 150~2500LB (PN16~PN420) | ||
| Υψηλό φως: | 304 Βαλβίδα πύλης με φλάντζα από ανοξείδωτο χάλυβα,βαλβίδα πύλης χυτού χάλυβα από ανοξείδωτο χάλυβα,βαλβίδα πύλης χειροκίνητου τροχού τύπου φλάντζας |
||

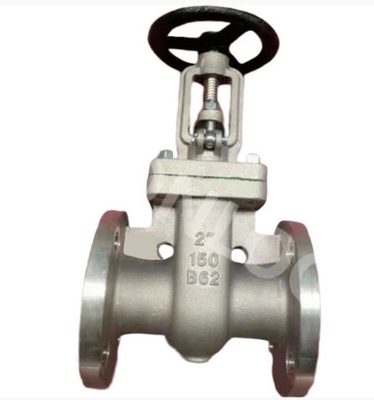

WCB SS304 316 Βαλβίδα πύλης από ανοξείδωτο χάλυβα Τύπος φλάντζας Χειροκίνητη βαλβίδα από ανοξείδωτο χάλυβα
Βαλβίδα πύλης στεγανοποίησης πίεσης CG
Κύρια χαρακτηριστικά: Βαλβίδα πύλης CG Ο σύνδεσμος σώματος-καπό είναι αυτοσφιγκτικός τύπος σφράγισης πίεσης με αξιόπιστη λειτουργία στεγανοποίησης, παρόλο που η θερμοκρασία και η πίεση είναι κυμαινόμενες.Ο τύπος καπό στεγανοποίησης πίεσης χρησιμοποιείται κατά προτίμηση για βαλβίδες υψηλής πίεσης και υψηλού βαθμού.
Πρότυπο σχεδίασης: API 600 ASME B16.34
1. Εύρος πίεσης βαλβίδας πύλης: CLASS 900Lb~2500Lb
2. Βαλβίδα πύλης Ονομαστική διάμετρος: 2~30″
3. Υλικό σώματος βαλβίδας πύλης: Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, διπλό ανοξείδωτο χάλυβα, κράμα χάλυβα, κράμα νικελίου
4. Τερματική σύνδεση: RF RTJ BW
5. Τρόπος λειτουργίας: Χειρός τροχός, κιβώτιο ταχυτήτων, ηλεκτρικός, πνευματικός, υδραυλική συσκευή, πνευματική-υδραυλική συσκευή.
Χαρακτηριστικά Προϊόντος:
1.Μικρή αντίσταση ροής για υγρό, απαιτείται μόνο μια μικρή δύναμη κατά το άνοιγμα/κλείσιμο.
2. Κανένας περιορισμός στην κατεύθυνση ροής του μέσου.
3. Όταν η βαλβίδα είναι πλήρως ανοιχτή, η επιφάνεια στεγανοποίησης υπέστη μικρή τριβή από το μέσο εργασίας.
4. Μπορεί να επιλεγεί το εκτεταμένο σχέδιο στελέχους
5. Καπό στεγανοποίησης πίεσης
6. Μπορεί να επιλεγεί συμπαγής σφήνα.
7. Η συσκευασία με ελατήριο μπορεί να επιλεγεί.
8. Η συσκευασία χαμηλών εκπομπών μπορεί να επιλεγεί σύμφωνα με την απαίτηση ISO 15848.
9. Επιλέγεται με σχέδιο παράκαμψης;
Τεχνική απαίτηση:
1. Σχεδιασμός και Κατασκευή: DIN 3352;
2. Πρόσωπο με πρόσωπο: DIN 3202 F4/F5;
3. Άκρο φλάντζας: DIN 2532 PN10/16;
Κύρια εξαρτήματα και υλικά
| Όνομα εξαρτημάτων | Υλικά |
| Σώμα, Καπό | GGG50 |
| Δίσκος | GGG50+NBR/EPDM |
| Στέλεχος | 2CR13 |
| Δαχτυλίδι καθίσματος | GGG50 |
Τι είναι η βαλβίδα πύλης;
Μια βαλβίδα πύλης μπορεί να οριστεί ως ένας τύπος βαλβίδας που χρησιμοποιούσε δίσκο τύπου πύλης ή σφήνας και ο δίσκος κινείται κάθετα στη ροή για να ξεκινήσει ή να σταματήσει τη ροή ρευστού στις σωληνώσεις.
Η βαλβίδα πύλης είναι ο πιο κοινός τύπος βαλβίδας που χρησιμοποιείται σε οποιαδήποτε μονάδα επεξεργασίας.Είναι μια βαλβίδα γραμμικής κίνησης που χρησιμοποιείται για την έναρξη ή τη διακοπή της ροής του υγρού.Κατά τη λειτουργία, αυτές οι βαλβίδες βρίσκονται είτε σε πλήρως ανοιχτή είτε πλήρως κλειστή θέση.
Όταν η βαλβίδα πύλης είναι πλήρως ανοιχτή, ο δίσκος μιας βαλβίδας πύλης αφαιρείται εντελώς από τη ροή.Επομένως, ουσιαστικά καμία αντίσταση στη ροή.Λόγω αυτής της πολύ μικρής πίεσης πέφτει όταν το υγρό διέρχεται από μια βαλβίδα πύλης.
Για να επιτευχθεί σωστή στεγανοποίηση, όταν η βαλβίδα είναι πλήρως κλειστή, απαιτείται επιφανειακή επαφή 360° μεταξύ του δίσκου και των καθισμάτων.
Οι βαλβίδες πύλης δεν πρέπει να χρησιμοποιούνται για ρύθμιση ή στραγγαλισμό της ροής επειδή δεν είναι δυνατός ο ακριβής έλεγχος.
Η υψηλή ταχύτητα ροής στη μερικώς ανοιχτή βαλβίδα μπορεί να προκαλέσει διάβρωση του δίσκου και των επιφανειών έδρασης και επίσης να δημιουργήσει κραδασμούς και θόρυβο.
| Τύπος βαλβίδας | CS / SS GATE VALVE - FL / BW | |
| Design Std | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 | |
| Εύρος μεγέθους | 40 DN έως 400 DN [1 1/2" έως 16"] | |
| Σώμα | [CS - ASTM A 216 Γρ.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| Τακτοποίηση | AISI 410 / 304 / 316 | |
| Κάθισμα / Σφήνα | 13% Κρ.Χάλυβας / AISI 410 / 304 / 316 | |
| Χαρακτηριστικά σχεδίου | Βιδωμένο καπό, OS & YT, HW & Gear | |
| Αναλογία | ASME - Κλάση 150 / 300 / 600 | |
| Πρόσωπο με πρόσωπο | ASME B 16.10 / EN 558 -1 / API 6D | |
| Τερματισμός σύνδεσης | Φλάντζα | ASME B16.5, CLASS 150 / 300 / 600 |
| Συγκόλληση από κάτω | ASME B16.25 | |
| Testing Std. | BS EN 12266 - 1 [BS 6755-1] / API 598 | |
| Προαιρετικός | Δαχτυλίδι φαναριού / ένδειξη & συσκευή κλειδώματος / Ανανεώσιμο κάθισμα / Stellite Σκληρή όψη / Προμήθεια με τζάκετ / Φλάντζες RTJ / Διαρρύθμιση By Pass / Υψηλότερα μεγέθη / Ειδικό MOC: ωστενιτικός και διπλός ανοξείδωτος χάλυβας | |
| ΠΝ | DN | Μέγεθος (mm) | ||||||
| μεγάλο | ρε | Δ1 | Δ2 | σι | Ν-φ | H | ||
| 1,6 MPa | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |
Τύποι βαλβίδων πύλης
Υπάρχουν τρεις τρόποι ταξινόμησης της βαλβίδας πύλης.
Τύποι δίσκων
Συμπαγής κωνική σφήνα
Εύκαμπτη σφήνα
Βαλβίδα χωρισμένης σφήνας ή παράλληλων δίσκων
Τύποι άρθρωσης Bonnet Body
Βιδωτό καπό
Βιδωτό-Καπό
Συγκολλημένο καπό
Καπό στεγανοποίησης πίεσης
Τύποι κίνησης στελέχους
Ανερχόμενο στέλεχος ή Τύπος OS & Y (Εξωτερικό στέλεχος και τύπος βίδας)
Μη ανερχόμενος τύπος στελέχους
Χαρακτηριστικά:

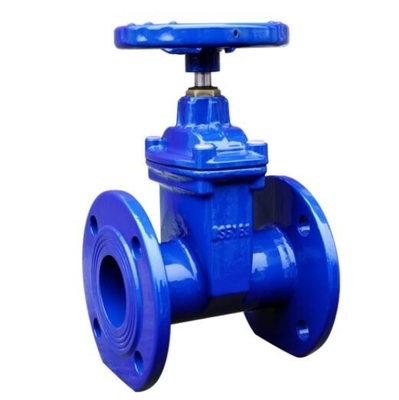

● Οι παραδοσιακές βαλβίδες πύλης με επίπεδο πυθμένα συνήθως εναποτίθενται στο κάτω αυλάκι της βαλβίδας λόγω εξωτερικών αντικειμένων
όπως πέτρα, ξύλο, τσιμέντο, χαρτί, συντρίμμια κ.λπ., αφού ξεπλύνετε τον σωλήνα με νερό.Η αιτία δεν μπορεί να κλείσει ερμητικά και να σχηματίσει χαλαρή
φαινόμενο, η βαλβίδα πύλης μαλακής σφράγισης που χρησιμοποιεί το ίδιο με τον σωλήνα στο κάτω μέρος της επίπεδης σχεδίασης, δεν είναι εύκολο να προκαλέσει εναπόθεση συντριμμιών,
η ροή του ρευστού ανεμπόδιστη, ολόκληρη η πλάκα βαλβίδας κόλλας συσκευασίας είναι κατασκευασμένη από καουτσούκ υψηλής ποιότητας, σε όλη την εξωτερική ανάθεση, οικιακή
Η πρώτης τάξεως τεχνολογία βουλκανισμού από καουτσούκ κάνει την πλάκα της βαλβίδας μετά το βουλκανισμό μπορεί να εξασφαλίσει ακριβές μέγεθος γεωμετρίας και καουτσούκ
και οζώδης χυτοσίδηρος πύλη σύνδεσης, δεν είναι εύκολο να πέσει και ελαστική μνήμη προτιμάται.
● Το σώμα της βαλβίδας ανθεκτικό στη διάβρωση είναι βαμμένο με σκόνη και εποξειδική ρητίνη για την πρόληψη της διάβρωσης και της σκουριάς του σώματος της βαλβίδας και μπορεί
να χρησιμοποιηθεί στο σύστημα αποχέτευσης.
● Δεν σπάει εύκολα σε παραδοσιακό χυτοσίδηρο.
