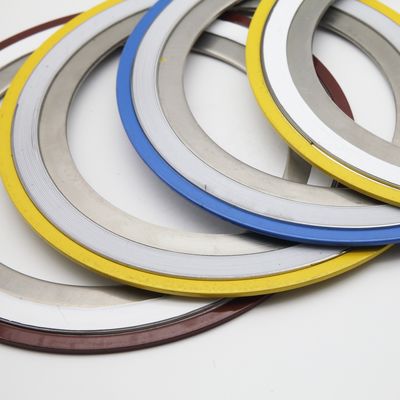

Εξωτερικό δαχτυλίδι SUS316 2 κωδικοποίησης χρώματος» σπειροειδές στόλισμα πληγών φλαντζών Class150
Τι είναι σπειροειδές στόλισμα πληγών;
Γιατί το καλέσαμε SWG; SWG είναι μια σύντομη μορφή σπειροειδούς στολίσματος πληγών.
Αυτά τα στολίσματα κατασκευάζονται από τη λεπτή λουρίδα μετάλλων που στριμώχνεται μεταξύ των στρωμάτων του μη μεταλλικού υλικού πληρώσεως. SWG έχει
εναλλακτικά σπειροειδή στρώματα του λεπτών φύλλου μετάλλων και του υλικού υλικών πληρώσεως όπως φαίνεται στην εικόνα. Εδώ στη διατομή,
τα μπλε στρώματα είναι από μέταλλο, και τα μαύρα στρώματα είναι από υλικό υλικών πληρώσεως. Δεδομένου ότι αυτά τα στρώματα είναι πληγωμένα με συνεχείς σπειροειδείς μορφές,
αυτοί οι τύποι στολισμάτων είναι γνωστοί ως σπειροειδές στόλισμα πληγών.
Γρήγορες λεπτομέρειες
Ύφος |
εσωτερικό ΧΑΛΙ δαχτυλιδιών | άνεμος ΧΑΛΙ δαχτυλιδιών | εξωτερικό ΧΑΛΙ κουδουνισμάτων | δομή |
Σπειροειδές στόλισμα πληγών | 316 SS |
316 SS Γραφίτης |
316 SS |
εσωτερικό δαχτυλίδι εξωτερικό δαχτυλίδι άνεμος δαχτυλίδι |
NPS) | Κατηγορίες 150, 300 |
Κατηγορία 150 | Κατηγορία 300 | Κατηγορία 150 | Κατηγορία 300 |
---|---|---|---|---|---|
Ίντσα | χιλ. | Εσωτερική διάμετρος | Εξωτερική διάμετρος | ||
1⁄2 | 31.8 | 19.1 | 19.1 | 47.8 | 54.1 |
3⁄4 | 39.6 | 25.4 | 25.4 | 57.2 | 66.8 |
1 | 47.8 | 31.8 | 31.8 | 66.8 | 73.2 |
1 1⁄4 | 60.5 | 47.8 | 47.8 | 76.2 | 82.6 |
1 1⁄2 | 69.9 | 54.1 | 54.1 | 85.9 | 95.3 |
2 | 85.9 | 69.9 | 69.9 | 104.9 | 111.3 |
2 1⁄2 | 98.6 | 82.6 | 82.6 | 124 | 130.3 |
3 | 120.7 | 101.6 | 101.6 | 136.7 | 149.4 |
4 | 149.4 | 127 | 127 | 174.8 | 181.1 |
5 | 177.8 | 155.7 | 155.7 | 196.9 | 215.9 |
6 | 209.6 | 182.6 | 182.6 | 222.3 | 251 |
8 | 263.7 | 233.4 | 233.4 | 279.4 | 308.1 |
10 | 317.5 | 287.3 | 287.3 | 339.9 | 362 |
12 | 374.7 | 339.9 | 339.9 | 409.7 | 422.4 |
14 | 406.4 | 371.6 | 371.6 | 450.9 | 485.9 |
16 | 463.6 | 422.4 | 422.4 | 514.4 | 539.8 |
18 | 527.1 | 474.7 | 474.7 | 549.4 | 596.9 |
20 | 577.9 | 525.5 | 525.5 | 606.6 | 654.1 |
24 | 685.8 | 628.7 | 628.7 | 717.6 | 774.7 |
Πάχος
Το τυποποιημένο πάχος κατασκευής για τα σπειροειδή στολίσματα πληγών είναι: 3,2 χιλ. 4,5 χιλ. 6,5 χιλ.
(μετρημένος πέρα από τη μεταλλική λουρίδα εξαιρέσει του υλικού πληρώσεως, το οποίο προεξέχει ελαφρώς πέρα από το μέταλλο).
Ανοχές κατασκευής
Η ανοχή των διαμέτρων στολισμάτων (d1, d2, d3, d4, s, s1) ορίζεται από ASME Β 16,20 και
Πρότυπα DIN 2632-2638. Τα στολίσματα που σχεδιάζονται για τις μεταβλητές φλάντζες συναντούν τις συστάσεις από το ASME Β 16,20.
Διαστάσεις
Οι διαστάσεις τυποποιημένο SWG ανταποκρίνονται στο ASME, τις BS και τα EN πρότυπα (DIN).
Δύναμη του σπειροειδούς στολίσματος πληγών
Το σπειροειδές στόλισμα πληγών είναι το ιδανικό στόλισμα στη semi-metallic κατηγορία. Μια στενή λουρίδα V-shape της στεφάνης μετάλλων είναι σπειρωειδώς - τυλιγμένος
κάτω από την ένταση με το υλικό πληρώσεως ένα μαξιλάρι μεταξύ της ελασματοποίησης του μετάλλου και είναι σημείο-ενωμένο στενά και στις δύο άκρες.
Αυτή η μοναδική κατασκευή ενός ανοιξιάτικου μετάλλου και ενός μαλακού υλικού πληρώσεως παρέχει τα άριστα χαρακτηριστικά στολισμάτων.
Αντίσταση σε υψηλής θερμοκρασίας και υψηλές πιέσεις.
Άριστο sealability διατηρείται με τη συγκριτικά μικρή περιοχή στολισμάτων.
Μεγάλη ανθεκτικότητα που επιτρέπει στο στόλισμα για να προσαρμοστεί αυτόματα στην αλλαγή στους λειτουργούντες όρους, όπως η πίεση και
Αυτά τα στολίσματα οφείλονται εξαιρετικά δημοφιλής στη ευρεία ποικιλία των διαθέσιμων μορφών και των μεγεθών.
SWG μπορεί να κατασκευαστεί από οποιοδήποτε μέταλλο που είναι διαθέσιμο στη λεπτή λουρίδα και που μπορεί να ενωθεί στενά επομένως, μπορούν να χρησιμοποιηθούν
ενάντια σε ουσιαστικά οποιοδήποτε διαβρωτικό μέσο.
Μπορούν να χρησιμοποιηθούν πέρα από την πλήρη σειρά θερμοκρασίας από κρυογόνο σε περίπου 1093ºC. Αυτός ο τύπος στολίσματος μπορεί
χρησιμοποιείται σε όλες τις πιέσεις από το κενό στις τυποποιημένες 2500 εκτιμήσεις φλαντζών κατηγορίας πίεσης.
Τα σχετικά low-density σπειροειδή στολίσματα πληγών χρησιμοποιούνται στην κενή υπηρεσία ενώ εξαιρετικά σπειροειδή στολίσματα πληγών υψηλής πυκνότητας
χρησιμοποιώ στην υψηλή υπηρεσία. Η πυκνότητα του στολίσματος είναι παρά διάφορα στρώματα του υλικού πληρώσεως και της λουρίδας μετάλλων
πλάτος του στολίσματος.
Ανοχή στη διάσταση του σπειροειδούς στολίσματος
Η ανοχή πάχους είναι ±0.13 χιλ. που μετριέται πέρα από τη μεταλλική μερίδα του στολίσματος, εξαιρέσει του υλικού πληρώσεως, το οποίο μπορεί να προεξέχει ελαφρώς πέρα από το μέταλλο.
Η εξωτερική ανοχή διαμέτρων για NPS 1⁄2 μέσω NPS 8 είναι ±0.8 χιλ. για NPS 10 μέσω NPS 24, +1,5 χιλ., −0.8 χιλ.
Η εσωτερική ανοχή διαμέτρων για NPS 1⁄2 μέσω NPS 8 είναι ±0.4 χιλ. για NPS 10 μέσω NPS 24, ±0.8 χιλ.
Το κεντραρίσματος δαχτυλίδι έξω από την ανοχή διαμέτρων είναι ±0.8 χιλ.
