Τόπος καταγωγής: | ΚΙΝΑ |
Μάρκα: | TOBO |
Πιστοποίηση: | ISO 9001/ API 6D |
Αριθμό μοντέλου: | CF8M |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Συνήθως συσκευασία με κοστούμι θήκης από κόντρα πλακέ για παράδοση στη θάλασσα |
Χρόνος παράδοσης: | 10 εργάσιμες ημέρες |
Όροι πληρωμής: | L/C, T/T, Western Union |
Δυνατότητα προσφοράς: | 10000 PC το μήνα |
Όνομα προϊόντων: | Βαλβίδα αντεπιστροφής ταλάντευσης | Υλικό: | 316L |
---|---|---|---|
Εφαρμογή: | Έλαιο, αέριο, νερό, ατμός κ.λπ. | Πλεονέκτημα: | Ησυχια |
Θερμοκρασία: | -10~80 C | Σχέδιο: | γκοφρέτα |
Σώμα: | Ανοξείδωτο | Κάθισμα: | Ανοξείδωτο |
Υψηλό φως: | Βαλβίδα αντεπιστροφής με φλάντζα γκοφρέτας,βαλβίδα ελέγχου σφαιρικής φλάντζας αξονικού δίσκου,βαλβίδα ελέγχου σφαιρικής φλάντζας 600 λίβρες |
Ονομασία προϊόντος: | Σιωπή βαλβίδα ελέγχου | Εφαρμογή: | Νερό, Πετρέλαιο, Αέριο κ.λπ., |
---|---|---|---|
Μέγεθος: | DN15 ~ DN300 | Πίεση: | PN16~PN40, 150 λίβρες ~ 600 λίβρες |
Πρότυπο: | API 6D/ ANSI 16,5 B/ JIS 20K/JIS 10K /DIN | Θερμοκρασία: | -10~80 C |
Σώμα: | SUS304 / 316 | Εδρα: | Ορείχαλκος / EPDM |
Στέλεχος: | 2Cr13 / SS304 | ||
Υψηλό φως: |
σφαιρική βαλβίδα αντεπιστροφής από ανοξείδωτο χάλυβα,κάθετη σφαιρική βαλβίδα αντεπιστροφής |

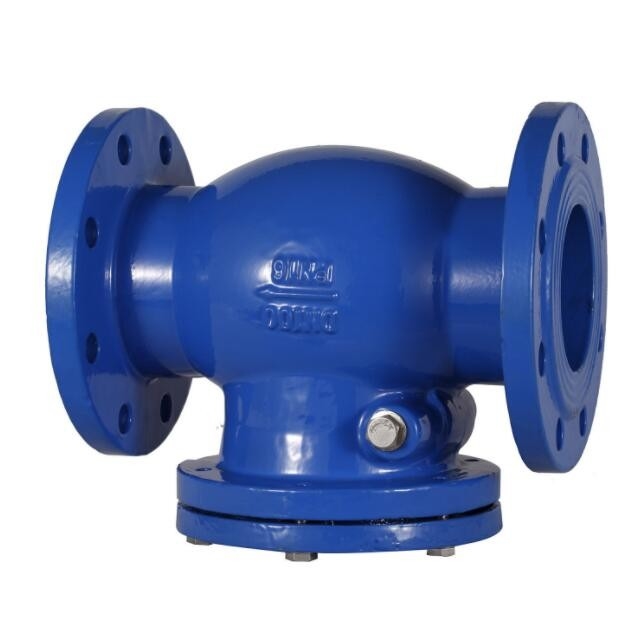

Εφαρμογές αξονικού δίσκου βαλβίδα αντεπιστροφής με φλάντζα DI Κατασκευή Αντλιοστάσια
Εφαρμογές: Αντλιοστάσια.Επεξεργασία και παροχή νερού.Δίκτυα διανομής καθαρού νερού, άρδευσης (φιλτραρισμένο νερό).Δίκτυα πυροπροστασίας.
Τεχνικά δεδομένα
Τεχνικές επιδόσεις
Δοκιμή
Υλικά
Αθόρυβη βαλβίδα ελέγχου ανύψωσης
Σύντομη εισαγωγή:
Η αθόρυβη ελαστική βαλβίδα αντεπιστροφής εφαρμόζεται στις κάθετες σωληνώσεις στις οποίες η μέση ροή τρέχει προς τα πάνω
και το
Η ροή προς τα πίσω σταματά ουσιαστικά.Θα μπορούσε να χρησιμοποιηθεί ευρέως σε σύστημα ύδρευσης και αποχέτευσης και λειτουργεί αθόρυβα.
Χαρακτηριστικά:
⊙Επαγγελματικός σχεδιασμός
Η εσωτερική κοιλότητα της βαλβίδας έχει σχεδιαστεί ως απλούστερο σχήμα, το οποίο μπορεί να σταματήσει αποτελεσματικά τις αναταράξεις.
ο
Η σφαιρική επιφάνεια εισάγεται για να σχηματίσει το μπροστινό μέρος του δίσκου και την επαφή κώνου για το ζεύγος καθισμάτων.αυτά τα
δομές θα εξαιρετικά τη δύναμη κρούσης του μέσου και θα μειώσουν τον συντελεστή αντίστασης ροής.
Λεπτό κέλυφος
δομές χρησιμοποιείται κατά το σχεδιασμό του στοιχείου εκτροπής για να εξασφαλιστεί η στρωτή ροή και σε μεγάλο βαθμό
ρίχνω το
βάρος.Το λογικό ανοιχτό ύψος και ο χώρος κοιλότητας επιτρέπουν τη λήψη της μέγιστης περιοχής ροής
Ενότητα.Το
μπορεί να αποφύγει την εμφάνιση του θαλάμου αέρα.η παράμετρος της βαλβίδας Cv έχει βελτιωθεί.
⊙Εξαιρετικά χαρακτηριστικά αντοχής στη διάβρωση
Εσωτερική και εξωτερική επίστρωση εποξειδικής ρητίνης.
⊙Αξιόπιστες αρχές υγιεινής
Η εποξειδική ρητίνη και το καουτσούκ συμμορφώνονται με το πρότυπο υγιεινής, η επένδυση, όπως δίσκος, ελατήριο κ.λπ.
από ανοξείδωτο
ατσάλι.
Μέρος & υλικό αλληλογραφίας
Σώμα, Σειρά: GGG50 με εσωτερική και εξωτερική επίστρωση εποξειδικής ρητίνης
Δίσκος: GGG50 ή χάλυβας χύτευσης
Στέλεχος οδήγησης, Ελατήριο: 1Cr17Ni12Mo2Ti, Ανοξείδωτο ατσάλι
Δοχείο οδήγησης: Χάλκινο CuAI10Fe3
Ροδέλα φλάντζας, δακτύλιος O: NBR, EPDM ή FPM
Τεχνικές προδιαγραφές
-Ονομαστική διάμετρος: 50~350mm
-Ονομαστική πίεση:1,0/1,6Mpa
-Πίεση δοκιμής αντοχής: 1,5/2,4Mpa
-Πίεση δοκιμής στεγανοποίησης: 1,1/1,76Mpa
Εκτελεστικό πρότυπο
Πρότυπο σχεδίασης | AWWA A508 |
Πρόσωπο με πρόσωπο | Εταιρικό πρότυπο |
Τέλος φλάντζας | DIN 2501 |
Δοκιμή & επιθεώρηση | JG/T 9092-1999 |
Θερμοκρασία εργασίας | NBR<80℃;EPDM<120℃;FPM<160℃ |
DN | μεγάλο | Οι διαστάσεις της φλάντζας συμμορφώνονται με το GB/T17421.6-1998 | ||||||||||
Ο | ντο | σολ | φά | σι | nd | |||||||
1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | 1,0 MPa | 1,6 MPa | |||
50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
65 | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
