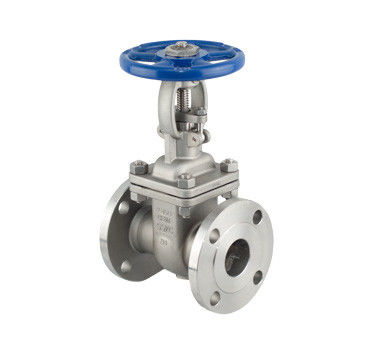

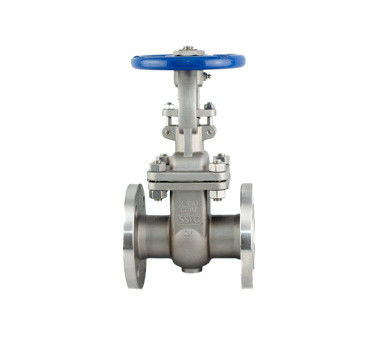

Τόπος καταγωγής: | Κίνα |
Μάρκα: | TOBO |
Πιστοποίηση: | CE/ISO |
Αριθμό μοντέλου: | / |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Τιμή: | negotiable |
Συσκευασία λεπτομέρειες: | ξύλινη περίπτωση |
Χρόνος παράδοσης: | 25workdays |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
Δυνατότητα προσφοράς: | 1000000 κομμάτι/κομμάτια το μήνα |
Σώμα: | Χυτός | Καπό: | Σφυρηλατημένος |
---|---|---|---|
Σύνδεση: | Περασμένος κλωστή | Τέλος: | βαλμένος φλάντζα |
Λαβή: | Μοχλός | Υλικό: | Ανοξείδωτο |
Λειτουργία: | Χειρωνακτικός | Συσκευή: | PTFE |
Πίεση: | Υψηλός | Σφράγιση: | Μαλακός |
Κάθισμα: | Ανοξείδωτο | Μίσχος: | Ανοξείδωτο |
Θερμοκρασία: | Υψηλός | Τύπος: | βαλβίδα πυλών |
Υψηλό φως: | Βαλβίδα πυλών ανοξείδωτου 316,Μαλακή σφραγίζοντας βαλβίδα πυλών ανοξείδωτου,CF8M βαλβίδα πυλών νερού |
Παράμετροι προϊόντων | ||||
χρώμα: | Θερμοκρασία λειτουργίας: | 0-100℃ | ||
Τύπος: | βαλβίδα πυλών | Δοκιμή: | 100% δοκιμή διαρροής | |
Εφαρμόσιμο μέσο: | Καθαρίστε το νερό ή το νερό-όπως μέσο | Εκτίμηση πίεσης: | PN16 | |
Μέγεθος: | DN50-DN2000 | MOQ: | 10 |

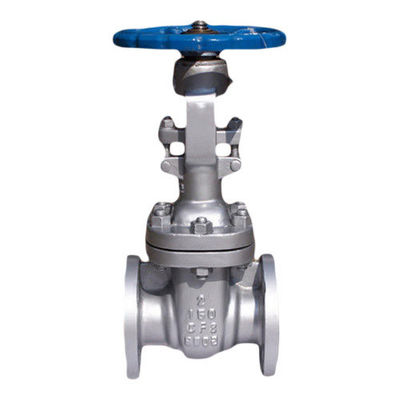

Βαλβίδες πυλών χυτοχάλυβα ΒΑΛΒΊΔΑ ΠΥΛΏΝ ΧΥΤΟΧΆΛΥΒΑ ΚΑΤΗΓΟΡΙΑΣ 150~1500LB Εύκαμπτη βαλβίδα πυλών σφηνών, στερεά βαλβίδα πυλών σφηνών Αμπαρωμένο περασμένο κλωστή ή ενωμένη στενά καθισμάτων δαχτυλίδι καπό, ανανεώσιμο δαχτυλίδι καθισμάτων Υλικό: ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M, A351 CF3, A351 CF3M, A351 CN7M
Συμμόρφωση προτύπων Σχέδιο και κατασκευή: ANSIB16.34, API600 API6D, API603, BS1414 Πρόσωπο με πρόσωπο (απ'άκρη σ'άκρη): ANSIB16.10, API6D Βαλμένη φλάντζα σύνδεση: 2 " ~24 " σε ANSIB16.5, 22», 26 " ~36 " σε mss-SP-44 σε API605 κατόπιν αιτήσεως Δοκιμή και επιθεώρηση: API598, API6D Ενωμένο στενά άκρη τέλος: ANSIB162.5
A.Anti-Τριβή ρουλεμάν ώθησης σφαιρών: Μειώνει την τριβή μεταξύ του ζευγαρώματος των μερών για να εξασφαλίσει ομαλή λειτουργία B.Grub βιδώστε: Εξασφαλίζει το καρύδι ζυγών στο καπό C.Grease θηλή: Λιπαντικό προμηθειών στα μέρη ζευγαρώματος
ΒΑΛΒΊΔΑ ΠΥΛΏΝ ΧΥΤΟΧΆΛΥΒΑ ΚΑΤΗΓΟΡΙΑΣ 150LB~1500LB
|
Λέξεις κλειδιά σελίδων: Βαλβίδες πυλών χυτοχάλυβα, βαλβίδα πυλών σφηνών, εύκαμπτη βαλβίδα πυλών σφηνών, στερεά βαλβίδα πυλών σφηνών, ανανεώσιμο δαχτυλίδι καθισμάτων
Οι βαλβίδες πυλών χρησιμοποιούνται όταν απαιτείται μια straight-line ροή του ρευστού και ελάχιστου περιορισμού ροής. Οι βαλβίδες πυλών χρησιμοποιούν ένα γλιστρώντας πιάτο μέσα στο σώμα βαλβίδων που σταματά, που περιορίζει, ή που επιτρέπει την πλήρη ροή των ρευστών μέσω της βαλβίδας. Η πύλη είναι συνήθως wedge-shaped. Όταν η βαλβίδα είναι ευρέως ανοικτή, η πύλη σύρεται πλήρως στο καπό βαλβίδων. Αυτό αφήνει τη μετάβαση ροής μέσω της βαλβίδας πλήρως ανοικτής χωρίς τους περιορισμούς ροής. Επομένως, υπάρχει ελάχιστος ή κανένας περιορισμός πτώσης ή ροής πίεσης μέσω της βαλβίδας.
Οι βαλβίδες πυλών δεν είναι κατάλληλες για το throttling όγκο. Ο έλεγχος της ροής είναι δύσκολος λόγω του σχεδίου της βαλβίδας και η ροή ρευστή ενάντια σε μια μερικώς ανοικτή πύλη μπορεί να προκαλέσει τη σοβαρή ζημιά στη βαλβίδα. Εκτός από όπως συγκεκριμένα εγκρίνεται από τον κατασκευαστή, οι βαλβίδες πυλών δεν πρέπει να χρησιμοποιηθούν για throttling.
Μέγεθος: | DN50 ~ DN1200 | Πίεση: | PN 16, PN10 |
---|---|---|---|
Μήκος: | DIN F4/F5/BS5163A/AWWA C509 C515 MJ/JIS | Θερμοκρασία: | -20 ~ 120 Γ |
Σώμα: | Όλκιμος σίδηρος GGG40, DI GGG 50, χυτοσίδηρος GG25 | Σφήνα: | Επίστρωμα σιδήρου EPDM/NBR |
Φλάντζα: | DIN 3352, JIS 10 Κ, ΤΟ EN 7005,2 | Δοκιμή: | Δύναμη δοκιμής από 2.4Mpa |
Πλήρης φωτισμός: |
ελαστική βαλβίδα πυλών καθισμάτων,βαλμένη φλάντζα βαλβίδα πυλών |

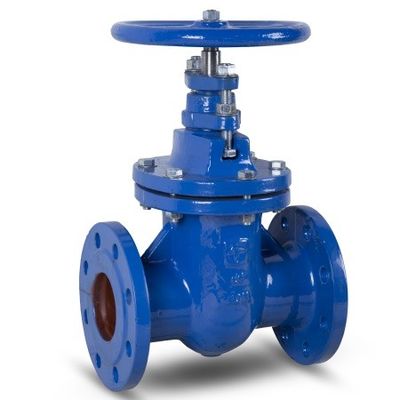

Επεκτείνετε μίσχων την αντιδιαβρωτική βαλβίδα πυλών Ruggedization ελαστική καθισμένη με το κιβώτιο επιφάνειας
Α. σφράγιση μίσχων
Τρεις ανεξάρτητες σφραγίδες μίσχων που προσφέρουν την τριπλή ασφάλεια:
• Ένα δαχτυλίδι ψηκτρών NBR προστατεύει από το ρύπο από το εξωτερικό.
• Ένα polyamid που αντέχει με 4 O-rings NBR προστατεύει από τη γαλβανική διάβρωση.
• Σφραγίζοντας πράξεις ενός EPDM λαστιχένιες manchette ως κύρια υδραυλική σφραγίδα στη ροή.
Β. σύνδεση σώματος/καπό
Η μοναδική συνέλευση του σώματος βαλβίδων και του καπό εξασφαλίζει μια ανθεκτική συμπίεση:
• Εναρμονίσεις στρογγυλές λαστιχένιες καπό στολισμάτων σε μια κοιλότητα στο καπό βαλβίδων που αποτρέπει το
από να εκραγεί από τα κύματα πίεσης.
• Τα μπουλόνια καπό ανοξείδωτου φρεζάρονται στο καπό βαλβίδων, που περικυκλώνεται
από το στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Κατά συνέπεια δεν υπάρχει κανένας κίνδυνος διάβρωσης
δεδομένου ότι τα μπουλόνια δεν εκτίθενται στο μέσο ή το χώμα.
Γ. καρύδι σφηνών
Το σταθερό, ακέραιο καρύδι σφηνών μειώνει τον αριθμό κινητών μερών βαλβίδων έτσι
ελαχιστοποίηση του κινδύνου της διάβρωσης και δυσλειτουργίας. Το καρύδι σφηνών αποτελείται από
ανθεκτικός ορείχαλκος dezincification με τις δυνατότητες λίπανσης που παρέχουν τη βέλτιστη συμβατότητα
με το μίσχο ανοξείδωτου.
Δ. βουλκανισμένη σφήνα
Ο όλκιμος πυρήνας σιδήρου είναι πλήρως βουλκανισμένος με το εγκεκριμένο EPDM λάστιχο πόσιμου νερού
εσωτερικά και εξωτερικά.
Κανένα μέρος σιδήρου δεν εκτίθεται στο μέσο και την άριστη λαστιχένια θείωση
αποτρέπει τη σερνμένος διάβρωση κάτω από το λάστιχο.
Οι οδηγοί στη σφήνα και σχετικά με το σώμα βαλβίδων εξασφαλίζουν μια ομοιόμορφη περάτωση ανεξάρτητα από
υψηλή πίεση.
Η ασφαλής λειτουργία εξασφαλίζεται, δεδομένου ότι οι οδηγοί αποτρέπουν την υπερφόρτωση του μίσχου.
Η σφήνα έχει έναν μεγάλο μέσω άντεξε και δεδομένου ότι δεν υπάρχει καμία κοιλότητα στον πυρήνα, στάσιμος
το νερό ή οι ακαθαρσίες δεν μπορεί να συλλέξει και να προκαλέσει τη μόλυνση.
Χαρακτηριστικά σχεδιασμού:
O-ring στολισμάτων άξονα - «ΞΗΡΟ ΝΗΜΑ» - αναπληρώσιμο υπό πίεση.
Άξονας ανοξείδωτου με το κυλημένο νήμα και τη συμπεριφορά.
Το συνολικό sufrace η σφήνα με το αναπληρώσιμο καρύδι αξόνων.
Η βαλβίδα πυλών με το σύνολο άντεξε.
Όλα τα μέρη προστατεύονται από τη διάβρωση.
Η ελαστική καθισμένη βαλβίδα πυλών στο EN 1074-1 και 2/το EN 1171, με WRAS ενέκρινε EPDM
λαστιχένια μέρη.
Σώμα και καπό gjs-500-7 (ggg-50). Σφήνα του όλκιμύ σιδήρου με το σταθερό καρύδι σφηνών,
πλήρως βουλκανισμένος με το λάστιχο EPDM. Μίσχος του ελάχιστου 13% χρωμίου ανοξείδωτου με το κυλημένο νήμα
και δαχτυλίδι στάσεων σφηνών.
Σφράγιση μίσχων με 4 O-rings σε ένα νάυλον ρουλεμάν, ένα λαστιχένιο manchette EPDM, και ένα NBR
δαχτυλίδι ψηκτρών. Το στόλισμα καπό EPDM σε ένα αυλάκι, φρεζάρισε τα μπουλόνια καπό που περικυκλώθηκαν από
στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Υποδοχές που εγκαθίστανται με τα «ευρο-» σφραγίζοντας δαχτυλίδια EPDM
λάστιχο.
Εποξικό επίστρωμα στις οδηγίες DIN 30677-2 και GSK - εσωτερικά και εξωτερικά.
Το μέλος πυλών ή περάτωσης βαλβίδων είναι χαρακτηριστικά υπό μορφή σφήνας φιαγμένης από υλικό χυτοσιδήρου
ώστε να είναι αρκετά τραχύς ώστε να είναι κατάλληλος για την υψηλή πίεση και τις υψηλές εφαρμογές ροής.
Σε μια ελαστική βαλβίδα πυλών καθισμάτων, η εξωτερική επιφάνεια της σφήνας βαλβίδων είναι ντυμένη με elastomeric
υλικό ώστε να προσφερθεί μια φυσαλίδα-σφιχτή σφραγίδα ακόμη και στις ανυψωμένες λειτουργούσες πιέσεις.
Η σφήνα βαλβίδων χρησιμοποιείται με τη στροφή ενός περασμένου κλωστή μίσχου ώστε να προωθηθεί ή να αποσυθεί η βαλβίδα
σφήνα μέσα στην υδάτινη οδό της κατοικίας βαλβίδων.
Επάνω στην περάτωση βαλβίδων, το ελαστικό υλικό στην άκρη διαμορφώνει μια φυσαλίδα-σφιχτή σφραγίδα με τον εσωτερικό
επιφάνεια του σώματος βαλβίδων. Ο ρύπος ή άλλη μόλυνση στο λειτουργικό σύστημα βαλβίδων μπορεί να οδηγήσει
ελλιπής σφράγιση της σφήνας ή άλλης δυσλειτουργίας.
Ένα άλλο αντικείμενο της παρούσας εφεύρεσης είναι να παρασχεθεί μια ελαστική βαλβίδα πυλών καθισμάτων που έχει
βελτιωμένο σύστημα χειριστών σφηνών που υπερνικά εύκολα τα επιβλαβή αποτελέσματα της μόλυνσης που εισάγονται είτε κατά τη διάρκεια της κατασκευής είτε που παρασύρονται μέσα στο προϊόν που φέρεται στη βαλβίδα.
Αυτά και άλλα αντικείμενα της παρούσας εφεύρεσης που θα γίνει προφανής από τη μελέτη
η επισυναπτόμενη περιγραφή και τα σχέδια παρέχονται σε μια ρύθμιση βαλβίδων, η οποία περιλαμβάνει μια βαλβίδα
στεγάζοντας που καθορίζει ένα πέρασμα νερού και ένα κάθισμα βαλβίδων μέσα στο πέρασμα βαλβίδων.
Μια σφήνα βαλβίδων που διατίθεται μέσα στις κινήσεις περασμάτων κατοικίας κατά μήκος μιας κατεύθυνσης της λειτουργίας
μεταξύ μιας κλειστής θέσης σε επαφή με το κάθισμα βαλβίδων να εμποδίσει τη ροή του νερού μέσω της βαλβίδας
πέρασμα και μια ανοικτή θέση που επιτρέπει τη ροή του νερού μέσω του περάσματος βαλβίδων.
Ένα ζευγάρι των χωρισμένων κατά διαστήματα χώρια διαδρομών διατίθεται μέσα στην κατοικία βαλβίδων και στις δύο πλευρές της σφήνας
και επεκταθείτε κατά μήκος της κατεύθυνσης της λειτουργίας. Ένα ζευγάρι των αντιταγμένων φτερών συνέχισε τη σφήνα βαλβίδων,
ταξίδι σε κάθε διαδρομή. Ένας μίσχος βαλβίδων που συνδέεται με τη σφήνα βαλβίδων κινεί τη σφήνα βαλβίδων στις αντίθετες κατευθύνσεις εναλλαγής μεταξύ της βαλβίδας ανοικτής και κλειστών των βαλβίδα θέσεων.
Οι κύλινδροι συνεχίζουν τα φτερά για τη δέσμευση κυλίσματος με τις διαδρομές και οι λεπίδες μεταλλουργικών ξυστρών είναι
συνέχισε τα φτερά δίπλα στους κυλίνδρους για να ξύσει τη μόλυνση από τις διαδρομές.
Οι διαδρομές μπορούν να παρασχεθούν ή χωρίς ένα σκάφος της γραμμής. Εάν ένα φτερό παρέχεται χωρίς κυλίνδρους λόγω
μια ελαφριά εφαρμογή φόρτωσης, παραδείγματος χάριν, η διαδρομή παρέχεται κατά προτίμηση χωρίς ένα σκάφος της γραμμής.
Ένας ελαφρύς όρος φόρτωσης μπορεί να προκύψει, παραδείγματος χάριν, στο ανώτερο όριο οριζόντια προσανατολισμένου
ρύθμιση βαλβίδων. Εντούτοις, υπό τους βαριούς όρους φόρτωσης όπως, παραδείγματος χάριν, στο κατώτατο σημείο
το τέλος μιας οριζόντια χρησιμοποιημένης ρύθμισης βαλβίδων, αυτό προτιμάται ότι τα φτερά παρέχονται
με τους φέροντες κυλίνδρους φορτίων.
Σε αυτήν την περίπτωση, επίσης προτιμάται ότι στη διαδρομή παρέχεται ένα σκάφος της γραμμής γενικά σε σχήμα υ
διατομή και φιαγμένος από τραχύ υλικό όπως το ανοξείδωτο.
Προδιαγραφές:
Αριθ. | Όνομα μερών | Υλικό |
1 | Σώμα | Όλκιμος χυτοσίδηρος |
2 | Σφήνα | Όλκιμί χυτοσίδηρος + EPDM |
3 | Καρύδι μίσχων | ZCuAl10Fe3 Gunmetal |
4 | Στόλισμα | EPDM |
5 | Καπό | Όλκιμος χυτοσίδηρος |
6 | Στόλισμα αδένων | ZCuAl10Fe3 Gunmetal |
7 | Μίσχος | 2Cr13 S.S.x 20Cr13 |
8 | Αδένας | Όλκιμος χυτοσίδηρος |
9 | Λαστιχένια ψήκτρα | EPDM/NBR |
10 | Ρόδα χεριών | Όλκιμος χυτοσίδηρος |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
⊙ Κοκκοποίηση μετάλλου
την προστατευτική επιφάνεια που τελειώνουν με την κοκκοποίηση μετάλλου και η επιφάνεια είναι ομαλές και τάξη.
⊙ Flatting κάθισμα
Ομαλός συνεχής άντεξε τον τρόπο χωρίς να καθίσει την κοιλότητα, δεν είναι εύκολο να αποκτηθεί η ακαθαρσία επάνω.
Κατασκευάζοντας το υγρό straightway.
⊙ Μεταχειριμένος με το λάστιχο
Και εσωτερικός και εξωτερικός είναι ντυμένος με την προηγμένη γνώση της λαστιχένιας θείωσης που κάνει έπειτα
βέβαιος για την ελαστικότητα του λάστιχου, και σιγουρευτείτε την ακριβή διάσταση γεωμετρίας. Λαστιχένιος και όλκιμος
χέρι βαλβίδων χυτοσιδήρου μαζί μετά βίας. Αυτό μπορεί να αποφύγει την κάμψη λόγω της μακροπρόθεσμης χρήσης.
⊙ Αντιδιαβρωτικός
Και εσωτερικός και εξωτερικός είναι ντυμένος με τη μη τοξική εποξική ρητίνη σκονών για να ενισχύσει την ικανότητα της αντίστασης διάβρωσης και να αυξήσει την ποιότητα
από την παροχή νερού.
⊙ Ruggedization
Η παλαιότερη όλκιή βαλβίδα σιδήρου είναι εύκολο να σπαστεί μετά από να προσκρουθεί από το nonego. Μπορεί να σταματήσει
η ρήξη εξαρτάται από την καλή ικανότητα μηχανικών του όλκιμύ σιδήρου.
⊙ Τρία «○» σφραγισμένο δαχτυλίδι
Με τα τρία «Ο» – τα δαχτυλίδια, η διαρροή μπορούν να μειωθούν πολύ και το «Ο» – το δαχτυλίδι μπορεί να είναι
αντικατεστημένος υπό αυτόν τον όρο με την πίεση και χωρίς παύση του νερού. Το axletree ώθησης
μειώνει την της τριβής αντίσταση και χαμηλώνει τη λειτουργική ροπή. Και μπορεί να είναι σφραγίδα διακοπτών
δαχτυλίδι χωρίς το άνοιγμα και κλείσιμο.
⊙ Άκαμπτο στρογγυλό σώμα
Το σώμα ιδρύεται καταλεπτώς, το άκαμπτο μέγεθος γεωμετρίας εξασφαλίζει εσωτερική σφράγιση της βαλβίδας χωρίς
οποιαδήποτε διαδικασία.
⊙ Ελαφρύς
Αυτό το σώμα αποτελείται από τον όλκιμο σίδηρο, είναι αναπτήρας 20%-30% από παλαιό. Εύκολα στον καθορισμό και
συντήρηση.
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιοι
νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ
⊙ Αμερικανικά πρότυπα
Σχέδιο σε ANSI/AWWA C509
Πρόσωπο με πρόσωπο διάσταση σε ASME b16.10-2000 (ISO 3 σειρές)
Φλάντζα και διάτρυση σε SME/ANSI B16.42-1998
⊙ Βρετανικά πρότυπα
Σχέδιο σε BS5163, BS5150
Πρόσωπο με πρόσωπο διάσταση σε BS5163 (σειρά του ISO 3series, ISO19)
Φλάντζα και διάτρυση σε BS4504 part1 (EN1092)
⊙ Πρότυπα της Γερμανίας
Σχέδιο σε DIN3352
Πρόσωπο με πρόσωπο διάσταση σε DIN3202 (F4: ISO 14 σειρές F5: ISO 15 σειρές)
Φλάντζα και διάτρυση στις BS EN1092
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιο νερό,
διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
Μέγεθος: | DN15, DN20, DN 25, DN 32, DN40 DN50 | Πίεση: | PN 16, PN25 |
---|---|---|---|
Μήκος: | DIN F4/F5/BS5163A/AWWA C509 C515 MJ/JIS | Θερμοκρασία: | -20 ~ 120 Γ |
Σώμα: | Όλκιμος σίδηρος GGG40, DI GGG 50, χυτοσίδηρος GG25 | Σφήνα: | Επίστρωμα σιδήρου EPDM/NBR |
Φλάντζα: | DIN 3352, JIS 10 Κ, ΤΟ EN 7005,2 | Δοκιμή: | Δύναμη δοκιμής από 2.4Mpa |
Πλήρης φωτισμός: |
ελαστική βαλβίδα πυλών καθισμάτων,βαλμένη φλάντζα βαλβίδα πυλών |
Μικρή βαλβίδα πυλών μεγέθους ελαστική καθισμένη με το τέλος νημάτων για το υδρόμετρο
Α. σφράγιση μίσχων
Τρεις ανεξάρτητες σφραγίδες μίσχων που προσφέρουν την τριπλή ασφάλεια:
• Ένα δαχτυλίδι ψηκτρών NBR προστατεύει από το ρύπο από το εξωτερικό.
• Ένα polyamid που αντέχει με 4 O-rings NBR προστατεύει από τη γαλβανική διάβρωση.
• Σφραγίζοντας πράξεις ενός EPDM λαστιχένιες manchette ως κύρια υδραυλική σφραγίδα στη ροή.
Β. σύνδεση σώματος/καπό
Η μοναδική συνέλευση του σώματος βαλβίδων και του καπό εξασφαλίζει μια ανθεκτική συμπίεση:
• Εναρμονίσεις στρογγυλές λαστιχένιες καπό στολισμάτων σε μια κοιλότητα στο καπό βαλβίδων που αποτρέπει το
από να εκραγεί από τα κύματα πίεσης.
• Τα μπουλόνια καπό ανοξείδωτου φρεζάρονται στο καπό βαλβίδων, που περικυκλώνεται
από το στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Κατά συνέπεια δεν υπάρχει κανένας κίνδυνος διάβρωσης
δεδομένου ότι τα μπουλόνια δεν εκτίθενται στο μέσο ή το χώμα.
Γ. καρύδι σφηνών
Το σταθερό, ακέραιο καρύδι σφηνών μειώνει τον αριθμό κινητών μερών βαλβίδων έτσι
ελαχιστοποίηση του κινδύνου της διάβρωσης και δυσλειτουργίας. Το καρύδι σφηνών αποτελείται από
ανθεκτικός ορείχαλκος dezincification με τις δυνατότητες λίπανσης που παρέχουν τη βέλτιστη συμβατότητα
με το μίσχο ανοξείδωτου.
Δ. βουλκανισμένη σφήνα
Ο όλκιμος πυρήνας σιδήρου είναι πλήρως βουλκανισμένος με το εγκεκριμένο EPDM λάστιχο πόσιμου νερού
εσωτερικά και εξωτερικά.
Κανένα μέρος σιδήρου δεν εκτίθεται στο μέσο και την άριστη λαστιχένια θείωση
αποτρέπει τη σερνμένος διάβρωση κάτω από το λάστιχο.
Οι οδηγοί στη σφήνα και σχετικά με το σώμα βαλβίδων εξασφαλίζουν μια ομοιόμορφη περάτωση ανεξάρτητα από
υψηλή πίεση.
Η ασφαλής λειτουργία εξασφαλίζεται, δεδομένου ότι οι οδηγοί αποτρέπουν την υπερφόρτωση του μίσχου.
Η σφήνα έχει έναν μεγάλο μέσω άντεξε και δεδομένου ότι δεν υπάρχει καμία κοιλότητα στον πυρήνα, στάσιμος
το νερό ή οι ακαθαρσίες δεν μπορεί να συλλέξει και να προκαλέσει τη μόλυνση.
Χαρακτηριστικά σχεδιασμού:
O-ring στολισμάτων άξονα - «ΞΗΡΟ ΝΗΜΑ» - αναπληρώσιμο υπό πίεση.
Άξονας ανοξείδωτου με το κυλημένο νήμα και τη συμπεριφορά.
Το συνολικό sufrace η σφήνα με το αναπληρώσιμο καρύδι αξόνων.
Η βαλβίδα πυλών με το σύνολο άντεξε.
Όλα τα μέρη προστατεύονται από τη διάβρωση.
Η ελαστική καθισμένη βαλβίδα πυλών στο EN 1074-1 και 2/το EN 1171, με WRAS ενέκρινε EPDM
λαστιχένια μέρη.
Σώμα και καπό gjs-500-7 (ggg-50). Σφήνα του όλκιμύ σιδήρου με το σταθερό καρύδι σφηνών,
πλήρως βουλκανισμένος με το λάστιχο EPDM. Μίσχος του ελάχιστου 13% χρωμίου ανοξείδωτου με το κυλημένο νήμα
και δαχτυλίδι στάσεων σφηνών.
Σφράγιση μίσχων με 4 O-rings σε ένα νάυλον ρουλεμάν, ένα λαστιχένιο manchette EPDM, και ένα NBR
δαχτυλίδι ψηκτρών. Το στόλισμα καπό EPDM σε ένα αυλάκι, φρεζάρισε τα μπουλόνια καπό που περικυκλώθηκαν από
στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Υποδοχές που εγκαθίστανται με τα «ευρο-» σφραγίζοντας δαχτυλίδια EPDM
λάστιχο.
Εποξικό επίστρωμα στις οδηγίες DIN 30677-2 και GSK - εσωτερικά και εξωτερικά.
Το μέλος πυλών ή περάτωσης βαλβίδων είναι χαρακτηριστικά υπό μορφή σφήνας φιαγμένης από υλικό χυτοσιδήρου
ώστε να είναι αρκετά τραχύς ώστε να είναι κατάλληλος για την υψηλή πίεση και τις υψηλές εφαρμογές ροής.
Σε μια ελαστική βαλβίδα πυλών καθισμάτων, η εξωτερική επιφάνεια της σφήνας βαλβίδων είναι ντυμένη με elastomeric
υλικό ώστε να προσφερθεί μια φυσαλίδα-σφιχτή σφραγίδα ακόμη και στις ανυψωμένες λειτουργούσες πιέσεις.
Η σφήνα βαλβίδων χρησιμοποιείται με τη στροφή ενός περασμένου κλωστή μίσχου ώστε να προωθηθεί ή να αποσυθεί η βαλβίδα
σφήνα μέσα στην υδάτινη οδό της κατοικίας βαλβίδων.
Επάνω στην περάτωση βαλβίδων, το ελαστικό υλικό στην άκρη διαμορφώνει μια φυσαλίδα-σφιχτή σφραγίδα με τον εσωτερικό
επιφάνεια του σώματος βαλβίδων. Ο ρύπος ή άλλη μόλυνση στο λειτουργικό σύστημα βαλβίδων μπορεί να οδηγήσει
ελλιπής σφράγιση της σφήνας ή άλλης δυσλειτουργίας.
Ένα άλλο αντικείμενο της παρούσας εφεύρεσης είναι να παρασχεθεί μια ελαστική βαλβίδα πυλών καθισμάτων που έχει
βελτιωμένο σύστημα χειριστών σφηνών που υπερνικά εύκολα τα επιβλαβή αποτελέσματα της μόλυνσης που εισάγονται είτε κατά τη διάρκεια της κατασκευής είτε που παρασύρονται μέσα στο προϊόν που φέρεται στη βαλβίδα.
Αυτά και άλλα αντικείμενα της παρούσας εφεύρεσης που θα γίνει προφανής από τη μελέτη
η επισυναπτόμενη περιγραφή και τα σχέδια παρέχονται σε μια ρύθμιση βαλβίδων, η οποία περιλαμβάνει μια βαλβίδα
στεγάζοντας που καθορίζει ένα πέρασμα νερού και ένα κάθισμα βαλβίδων μέσα στο πέρασμα βαλβίδων.
Μια σφήνα βαλβίδων που διατίθεται μέσα στις κινήσεις περασμάτων κατοικίας κατά μήκος μιας κατεύθυνσης της λειτουργίας
μεταξύ μιας κλειστής θέσης σε επαφή με το κάθισμα βαλβίδων να εμποδίσει τη ροή του νερού μέσω της βαλβίδας
πέρασμα και μια ανοικτή θέση που επιτρέπει τη ροή του νερού μέσω του περάσματος βαλβίδων.
Ένα ζευγάρι των χωρισμένων κατά διαστήματα χώρια διαδρομών διατίθεται μέσα στην κατοικία βαλβίδων και στις δύο πλευρές της σφήνας
και επεκταθείτε κατά μήκος της κατεύθυνσης της λειτουργίας. Ένα ζευγάρι των αντιταγμένων φτερών συνέχισε τη σφήνα βαλβίδων,
ταξίδι σε κάθε διαδρομή. Ένας μίσχος βαλβίδων που συνδέεται με τη σφήνα βαλβίδων κινεί τη σφήνα βαλβίδων στις αντίθετες κατευθύνσεις εναλλαγής μεταξύ της βαλβίδας ανοικτής και κλειστών των βαλβίδα θέσεων.
Οι κύλινδροι συνεχίζουν τα φτερά για τη δέσμευση κυλίσματος με τις διαδρομές και οι λεπίδες μεταλλουργικών ξυστρών είναι
συνέχισε τα φτερά δίπλα στους κυλίνδρους για να ξύσει τη μόλυνση από τις διαδρομές.
Οι διαδρομές μπορούν να παρασχεθούν ή χωρίς ένα σκάφος της γραμμής. Εάν ένα φτερό παρέχεται χωρίς κυλίνδρους λόγω
μια ελαφριά εφαρμογή φόρτωσης, παραδείγματος χάριν, η διαδρομή παρέχεται κατά προτίμηση χωρίς ένα σκάφος της γραμμής.
Ένας ελαφρύς όρος φόρτωσης μπορεί να προκύψει, παραδείγματος χάριν, στο ανώτερο όριο οριζόντια προσανατολισμένου
ρύθμιση βαλβίδων. Εντούτοις, υπό τους βαριούς όρους φόρτωσης όπως, παραδείγματος χάριν, στο κατώτατο σημείο
το τέλος μιας οριζόντια χρησιμοποιημένης ρύθμισης βαλβίδων, αυτό προτιμάται ότι τα φτερά παρέχονται
με τους φέροντες κυλίνδρους φορτίων.
Σε αυτήν την περίπτωση, επίσης προτιμάται ότι στη διαδρομή παρέχεται ένα σκάφος της γραμμής γενικά σε σχήμα υ
διατομή και φιαγμένος από τραχύ υλικό όπως το ανοξείδωτο.
Προδιαγραφές:
Αριθ. | Όνομα μερών | Υλικό |
1 | Σώμα | Όλκιμος χυτοσίδηρος |
2 | Σφήνα | Όλκιμί χυτοσίδηρος + EPDM |
3 | Καρύδι μίσχων | ZCuAl10Fe3 Gunmetal |
4 | Στόλισμα | EPDM |
5 | Καπό | Όλκιμος χυτοσίδηρος |
6 | Στόλισμα αδένων | ZCuAl10Fe3 Gunmetal |
7 | Μίσχος | 2Cr13 S.S.x 20Cr13 |
8 | Αδένας | Όλκιμος χυτοσίδηρος |
9 | Λαστιχένια ψήκτρα | EPDM/NBR |
10 | Ρόδα χεριών | Όλκιμος χυτοσίδηρος |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
⊙ Κοκκοποίηση μετάλλου
την προστατευτική επιφάνεια που τελειώνουν με την κοκκοποίηση μετάλλου και η επιφάνεια είναι ομαλές και τάξη.
⊙ Flatting κάθισμα
Ομαλός συνεχής άντεξε τον τρόπο χωρίς να καθίσει την κοιλότητα, δεν είναι εύκολο να αποκτηθεί η ακαθαρσία επάνω.
Κατασκευάζοντας το υγρό straightway.
⊙ Μεταχειριμένος με το λάστιχο
Και εσωτερικός και εξωτερικός είναι ντυμένος με την προηγμένη γνώση της λαστιχένιας θείωσης που κάνει έπειτα
βέβαιος για την ελαστικότητα του λάστιχου, και σιγουρευτείτε την ακριβή διάσταση γεωμετρίας. Λαστιχένιος και όλκιμος
χέρι βαλβίδων χυτοσιδήρου μαζί μετά βίας. Αυτό μπορεί να αποφύγει την κάμψη λόγω της μακροπρόθεσμης χρήσης.
⊙ Αντιδιαβρωτικός
Και εσωτερικός και εξωτερικός είναι ντυμένος με τη μη τοξική εποξική ρητίνη σκονών για να ενισχύσει την ικανότητα της αντίστασης διάβρωσης και να αυξήσει την ποιότητα
από την παροχή νερού.
⊙ Ruggedization
Η παλαιότερη όλκιή βαλβίδα σιδήρου είναι εύκολο να σπαστεί μετά από να προσκρουθεί από το nonego. Μπορεί να σταματήσει
η ρήξη εξαρτάται από την καλή ικανότητα μηχανικών του όλκιμύ σιδήρου.
⊙ Τρία «○» σφραγισμένο δαχτυλίδι
Με τα τρία «Ο» – τα δαχτυλίδια, η διαρροή μπορούν να μειωθούν πολύ και το «Ο» – το δαχτυλίδι μπορεί να είναι
αντικατεστημένος υπό αυτόν τον όρο με την πίεση και χωρίς παύση του νερού. Το axletree ώθησης
μειώνει την της τριβής αντίσταση και χαμηλώνει τη λειτουργική ροπή. Και μπορεί να είναι σφραγίδα διακοπτών
δαχτυλίδι χωρίς το άνοιγμα και κλείσιμο.
⊙ Άκαμπτο στρογγυλό σώμα
Το σώμα ιδρύεται καταλεπτώς, το άκαμπτο μέγεθος γεωμετρίας εξασφαλίζει εσωτερική σφράγιση της βαλβίδας χωρίς
οποιαδήποτε διαδικασία.
⊙ Ελαφρύς
Αυτό το σώμα αποτελείται από τον όλκιμο σίδηρο, είναι αναπτήρας 20%-30% από παλαιό. Εύκολα στον καθορισμό και
συντήρηση.
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιοι
νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ
⊙ Αμερικανικά πρότυπα
Σχέδιο σε ANSI/AWWA C509
Πρόσωπο με πρόσωπο διάσταση σε ASME b16.10-2000 (ISO 3 σειρές)
Φλάντζα και διάτρυση σε SME/ANSI B16.42-1998
⊙ Βρετανικά πρότυπα
Σχέδιο σε BS5163, BS5150
Πρόσωπο με πρόσωπο διάσταση σε BS5163 (σειρά του ISO 3series, ISO19)
Φλάντζα και διάτρυση σε BS4504 part1 (EN1092)
⊙ Πρότυπα της Γερμανίας
Σχέδιο σε DIN3352
Πρόσωπο με πρόσωπο διάσταση σε DIN3202 (F4: ISO 14 σειρές F5: ISO 15 σειρές)
Φλάντζα και διάτρυση στις BS EN1092
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιο νερό,
διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
Μέγεθος: | DN40 ~ DN 1200 | Πίεση: | PN10, PN 16 |
---|---|---|---|
Μήκος: | DIN F4/F5/BS5163A/AWWA C509 C515 MJ/JIS | Θερμοκρασία: | -20 ~ 120 Γ |
Σώμα: | Όλκιμος σίδηρος GGG40, DI GGG 50, χυτοσίδηρος GG25 | Σφήνα: | Επίστρωμα σιδήρου EPDM/NBR |
Φλάντζα: | DIN 3352, JIS 10 Κ, ΤΟ EN 7005,2 | Δοκιμή: | Δύναμη δοκιμής από 2.4Mpa |
Πλήρης φωτισμός: |
ελαστική βαλβίδα πυλών καθισμάτων,βαλμένη φλάντζα βαλβίδα πυλών |
Ελαστική καθισμένη βαλβίδα πυλών με το εργαλείο/το σκουλήκι/την κλειδαριά/το μίσχο/τον ενεργοποιητή Extened
Α. σφράγιση μίσχων
Τρεις ανεξάρτητες σφραγίδες μίσχων που προσφέρουν την τριπλή ασφάλεια:
• Ένα δαχτυλίδι ψηκτρών NBR προστατεύει από το ρύπο από το εξωτερικό.
• Ένα polyamid που αντέχει με 4 O-rings NBR προστατεύει από τη γαλβανική διάβρωση.
• Σφραγίζοντας πράξεις ενός EPDM λαστιχένιες manchette ως κύρια υδραυλική σφραγίδα στη ροή.
Β. σύνδεση σώματος/καπό
Η μοναδική συνέλευση του σώματος βαλβίδων και του καπό εξασφαλίζει μια ανθεκτική συμπίεση:
• Εναρμονίσεις στρογγυλές λαστιχένιες καπό στολισμάτων σε μια κοιλότητα στο καπό βαλβίδων που αποτρέπει το
από να εκραγεί από τα κύματα πίεσης.
• Τα μπουλόνια καπό ανοξείδωτου φρεζάρονται στο καπό βαλβίδων, που περικυκλώνεται
από το στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Κατά συνέπεια δεν υπάρχει κανένας κίνδυνος διάβρωσης
δεδομένου ότι τα μπουλόνια δεν εκτίθενται στο μέσο ή το χώμα.
Γ. καρύδι σφηνών
Το σταθερό, ακέραιο καρύδι σφηνών μειώνει τον αριθμό κινητών μερών βαλβίδων έτσι
ελαχιστοποίηση του κινδύνου της διάβρωσης και δυσλειτουργίας. Το καρύδι σφηνών αποτελείται από
ανθεκτικός ορείχαλκος dezincification με τις δυνατότητες λίπανσης που παρέχουν τη βέλτιστη συμβατότητα
με το μίσχο ανοξείδωτου.
Δ. βουλκανισμένη σφήνα
Ο όλκιμος πυρήνας σιδήρου είναι πλήρως βουλκανισμένος με το εγκεκριμένο EPDM λάστιχο πόσιμου νερού
εσωτερικά και εξωτερικά.
Κανένα μέρος σιδήρου δεν εκτίθεται στο μέσο και την άριστη λαστιχένια θείωση
αποτρέπει τη σερνμένος διάβρωση κάτω από το λάστιχο.
Οι οδηγοί στη σφήνα και σχετικά με το σώμα βαλβίδων εξασφαλίζουν μια ομοιόμορφη περάτωση ανεξάρτητα από
υψηλή πίεση.
Η ασφαλής λειτουργία εξασφαλίζεται, δεδομένου ότι οι οδηγοί αποτρέπουν την υπερφόρτωση του μίσχου.
Η σφήνα έχει έναν μεγάλο μέσω άντεξε και δεδομένου ότι δεν υπάρχει καμία κοιλότητα στον πυρήνα, στάσιμος
το νερό ή οι ακαθαρσίες δεν μπορεί να συλλέξει και να προκαλέσει τη μόλυνση.
Χαρακτηριστικά σχεδιασμού:
O-ring στολισμάτων άξονα - «ΞΗΡΟ ΝΗΜΑ» - αναπληρώσιμο υπό πίεση.
Άξονας ανοξείδωτου με το κυλημένο νήμα και τη συμπεριφορά.
Το συνολικό sufrace η σφήνα με το αναπληρώσιμο καρύδι αξόνων.
Η βαλβίδα πυλών με το σύνολο άντεξε.
Όλα τα μέρη προστατεύονται από τη διάβρωση.
Η ελαστική καθισμένη βαλβίδα πυλών στο EN 1074-1 και 2/το EN 1171, με WRAS ενέκρινε EPDM
λαστιχένια μέρη.
Σώμα και καπό gjs-500-7 (ggg-50). Σφήνα του όλκιμύ σιδήρου με το σταθερό καρύδι σφηνών,
πλήρως βουλκανισμένος με το λάστιχο EPDM. Μίσχος του ελάχιστου 13% χρωμίου ανοξείδωτου με το κυλημένο νήμα
και δαχτυλίδι στάσεων σφηνών.
Σφράγιση μίσχων με 4 O-rings σε ένα νάυλον ρουλεμάν, ένα λαστιχένιο manchette EPDM, και ένα NBR
δαχτυλίδι ψηκτρών. Το στόλισμα καπό EPDM σε ένα αυλάκι, φρεζάρισε τα μπουλόνια καπό που περικυκλώθηκαν από
στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Υποδοχές που εγκαθίστανται με τα «ευρο-» σφραγίζοντας δαχτυλίδια EPDM
λάστιχο.
Εποξικό επίστρωμα στις οδηγίες DIN 30677-2 και GSK - εσωτερικά και εξωτερικά.
Το μέλος πυλών ή περάτωσης βαλβίδων είναι χαρακτηριστικά υπό μορφή σφήνας φιαγμένης από υλικό χυτοσιδήρου
ώστε να είναι αρκετά τραχύς ώστε να είναι κατάλληλος για την υψηλή πίεση και τις υψηλές εφαρμογές ροής.
Σε μια ελαστική βαλβίδα πυλών καθισμάτων, η εξωτερική επιφάνεια της σφήνας βαλβίδων είναι ντυμένη με elastomeric
υλικό ώστε να προσφερθεί μια φυσαλίδα-σφιχτή σφραγίδα ακόμη και στις ανυψωμένες λειτουργούσες πιέσεις.
Η σφήνα βαλβίδων χρησιμοποιείται με τη στροφή ενός περασμένου κλωστή μίσχου ώστε να προωθηθεί ή να αποσυθεί η βαλβίδα
σφήνα μέσα στην υδάτινη οδό της κατοικίας βαλβίδων.
Επάνω στην περάτωση βαλβίδων, το ελαστικό υλικό στην άκρη διαμορφώνει μια φυσαλίδα-σφιχτή σφραγίδα με τον εσωτερικό
επιφάνεια του σώματος βαλβίδων. Ο ρύπος ή άλλη μόλυνση στο λειτουργικό σύστημα βαλβίδων μπορεί να οδηγήσει
ελλιπής σφράγιση της σφήνας ή άλλης δυσλειτουργίας.
Ένα άλλο αντικείμενο της παρούσας εφεύρεσης είναι να παρασχεθεί μια ελαστική βαλβίδα πυλών καθισμάτων που έχει
βελτιωμένο σύστημα χειριστών σφηνών που υπερνικά εύκολα τα επιβλαβή αποτελέσματα της μόλυνσης που εισάγονται είτε κατά τη διάρκεια της κατασκευής είτε που παρασύρονται μέσα στο προϊόν που φέρεται στη βαλβίδα.
Αυτά και άλλα αντικείμενα της παρούσας εφεύρεσης που θα γίνει προφανής από τη μελέτη
η επισυναπτόμενη περιγραφή και τα σχέδια παρέχονται σε μια ρύθμιση βαλβίδων, η οποία περιλαμβάνει μια βαλβίδα
στεγάζοντας που καθορίζει ένα πέρασμα νερού και ένα κάθισμα βαλβίδων μέσα στο πέρασμα βαλβίδων.
Μια σφήνα βαλβίδων που διατίθεται μέσα στις κινήσεις περασμάτων κατοικίας κατά μήκος μιας κατεύθυνσης της λειτουργίας
μεταξύ μιας κλειστής θέσης σε επαφή με το κάθισμα βαλβίδων να εμποδίσει τη ροή του νερού μέσω της βαλβίδας
πέρασμα και μια ανοικτή θέση που επιτρέπει τη ροή του νερού μέσω του περάσματος βαλβίδων.
Ένα ζευγάρι των χωρισμένων κατά διαστήματα χώρια διαδρομών διατίθεται μέσα στην κατοικία βαλβίδων και στις δύο πλευρές της σφήνας
και επεκταθείτε κατά μήκος της κατεύθυνσης της λειτουργίας. Ένα ζευγάρι των αντιταγμένων φτερών συνέχισε τη σφήνα βαλβίδων,
ταξίδι σε κάθε διαδρομή. Ένας μίσχος βαλβίδων που συνδέεται με τη σφήνα βαλβίδων κινεί τη σφήνα βαλβίδων στις αντίθετες κατευθύνσεις εναλλαγής μεταξύ της βαλβίδας ανοικτής και κλειστών των βαλβίδα θέσεων.
Οι κύλινδροι συνεχίζουν τα φτερά για τη δέσμευση κυλίσματος με τις διαδρομές και οι λεπίδες μεταλλουργικών ξυστρών είναι
συνέχισε τα φτερά δίπλα στους κυλίνδρους για να ξύσει τη μόλυνση από τις διαδρομές.
Οι διαδρομές μπορούν να παρασχεθούν ή χωρίς ένα σκάφος της γραμμής. Εάν ένα φτερό παρέχεται χωρίς κυλίνδρους λόγω
μια ελαφριά εφαρμογή φόρτωσης, παραδείγματος χάριν, η διαδρομή παρέχεται κατά προτίμηση χωρίς ένα σκάφος της γραμμής.
Ένας ελαφρύς όρος φόρτωσης μπορεί να προκύψει, παραδείγματος χάριν, στο ανώτερο όριο οριζόντια προσανατολισμένου
ρύθμιση βαλβίδων. Εντούτοις, υπό τους βαριούς όρους φόρτωσης όπως, παραδείγματος χάριν, στο κατώτατο σημείο
το τέλος μιας οριζόντια χρησιμοποιημένης ρύθμισης βαλβίδων, αυτό προτιμάται ότι τα φτερά παρέχονται
με τους φέροντες κυλίνδρους φορτίων.
Σε αυτήν την περίπτωση, επίσης προτιμάται ότι στη διαδρομή παρέχεται ένα σκάφος της γραμμής γενικά σε σχήμα υ
διατομή και φιαγμένος από τραχύ υλικό όπως το ανοξείδωτο.
Προδιαγραφές:
Αριθ. | Όνομα μερών | Υλικό |
1 | Σώμα | Όλκιμος χυτοσίδηρος |
2 | Σφήνα | Όλκιμί χυτοσίδηρος + EPDM |
3 | Καρύδι μίσχων | ZCuAl10Fe3 Gunmetal |
4 | Στόλισμα | EPDM |
5 | Καπό | Όλκιμος χυτοσίδηρος |
6 | Στόλισμα αδένων | ZCuAl10Fe3 Gunmetal |
7 | Μίσχος | 2Cr13 S.S.x 20Cr13 |
8 | Αδένας | Όλκιμος χυτοσίδηρος |
9 | Λαστιχένια ψήκτρα | EPDM/NBR |
10 | Ρόδα χεριών | Όλκιμος χυτοσίδηρος |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
⊙ Κοκκοποίηση μετάλλου
την προστατευτική επιφάνεια που τελειώνουν με την κοκκοποίηση μετάλλου και η επιφάνεια είναι ομαλές και τάξη.
⊙ Flatting κάθισμα
Ομαλός συνεχής άντεξε τον τρόπο χωρίς να καθίσει την κοιλότητα, δεν είναι εύκολο να αποκτηθεί η ακαθαρσία επάνω.
Κατασκευάζοντας το υγρό straightway.
⊙ Μεταχειριμένος με το λάστιχο
Και εσωτερικός και εξωτερικός είναι ντυμένος με την προηγμένη γνώση της λαστιχένιας θείωσης που κάνει έπειτα
βέβαιος για την ελαστικότητα του λάστιχου, και σιγουρευτείτε την ακριβή διάσταση γεωμετρίας. Λαστιχένιος και όλκιμος
χέρι βαλβίδων χυτοσιδήρου μαζί μετά βίας. Αυτό μπορεί να αποφύγει την κάμψη λόγω της μακροπρόθεσμης χρήσης.
⊙ Αντιδιαβρωτικός
Και εσωτερικός και εξωτερικός είναι ντυμένος με τη μη τοξική εποξική ρητίνη σκονών για να ενισχύσει την ικανότητα της αντίστασης διάβρωσης και να αυξήσει την ποιότητα
από την παροχή νερού.
⊙ Ruggedization
Η παλαιότερη όλκιή βαλβίδα σιδήρου είναι εύκολο να σπαστεί μετά από να προσκρουθεί από το nonego. Μπορεί να σταματήσει
η ρήξη εξαρτάται από την καλή ικανότητα μηχανικών του όλκιμύ σιδήρου.
⊙ Τρία «○» σφραγισμένο δαχτυλίδι
Με τα τρία «Ο» – τα δαχτυλίδια, η διαρροή μπορούν να μειωθούν πολύ και το «Ο» – το δαχτυλίδι μπορεί να είναι
αντικατεστημένος υπό αυτόν τον όρο με την πίεση και χωρίς παύση του νερού. Το axletree ώθησης
μειώνει την της τριβής αντίσταση και χαμηλώνει τη λειτουργική ροπή. Και μπορεί να είναι σφραγίδα διακοπτών
δαχτυλίδι χωρίς το άνοιγμα και κλείσιμο.
⊙ Άκαμπτο στρογγυλό σώμα
Το σώμα ιδρύεται καταλεπτώς, το άκαμπτο μέγεθος γεωμετρίας εξασφαλίζει εσωτερική σφράγιση της βαλβίδας χωρίς
οποιαδήποτε διαδικασία.
⊙ Ελαφρύς
Αυτό το σώμα αποτελείται από τον όλκιμο σίδηρο, είναι αναπτήρας 20%-30% από παλαιό. Εύκολα στον καθορισμό και
συντήρηση.
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιοι
νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ
⊙ Αμερικανικά πρότυπα
Σχέδιο σε ANSI/AWWA C509
Πρόσωπο με πρόσωπο διάσταση σε ASME b16.10-2000 (ISO 3 σειρές)
Φλάντζα και διάτρυση σε SME/ANSI B16.42-1998
⊙ Βρετανικά πρότυπα
Σχέδιο σε BS5163, BS5150
Πρόσωπο με πρόσωπο διάσταση σε BS5163 (σειρά του ISO 3series, ISO19)
Φλάντζα και διάτρυση σε BS4504 part1 (EN1092)
⊙ Πρότυπα της Γερμανίας
Σχέδιο σε DIN3352
Πρόσωπο με πρόσωπο διάσταση σε DIN3202 (F4: ISO 14 σειρές F5: ISO 15 σειρές)
Φλάντζα και διάτρυση στις BS EN1092
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιο νερό,
διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
Μέγεθος: | DN40 ~ DN 1200 | Πίεση: | PN10, PN 16 |
---|---|---|---|
Πρότυπα: | DIN F4/F5/BS5163A/AWWA C509 C515 MJ/JIS | Θερμοκρασία: | -20 ~ 120 Γ |
Σώμα: | Όλκιμος σίδηρος GGG40, DI GGG 50, χυτοσίδηρος GG25 | Σφήνα: | Επίστρωμα σιδήρου EPDM/NBR |
Πλήρης φωτισμός: |
ελαστική βαλβίδα πυλών καθισμάτων,βαλμένη φλάντζα βαλβίδα πυλών |
OS&Y DI βαλβίδα Resilient Seated πυλών με τον αυξανόμενο μίσχο για την προσβολή του πυρός
Α. σφράγιση μίσχων
Τρεις ανεξάρτητες σφραγίδες μίσχων που προσφέρουν την τριπλή ασφάλεια:
• Ένα δαχτυλίδι ψηκτρών NBR προστατεύει από το ρύπο από το εξωτερικό.
• Ένα polyamid που αντέχει με 4 O-rings NBR προστατεύει από τη γαλβανική διάβρωση.
• Σφραγίζοντας πράξεις ενός EPDM λαστιχένιες manchette ως κύρια υδραυλική σφραγίδα στη ροή.
Β. σύνδεση σώματος/καπό
Η μοναδική συνέλευση του σώματος βαλβίδων και του καπό εξασφαλίζει μια ανθεκτική συμπίεση:
• Εναρμονίσεις στρογγυλές λαστιχένιες καπό στολισμάτων σε μια κοιλότητα στο καπό βαλβίδων που αποτρέπει το
από να εκραγεί από τα κύματα πίεσης.
• Τα μπουλόνια καπό ανοξείδωτου φρεζάρονται στο καπό βαλβίδων, που περικυκλώνεται
από το στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Κατά συνέπεια δεν υπάρχει κανένας κίνδυνος διάβρωσης
δεδομένου ότι τα μπουλόνια δεν εκτίθενται στο μέσο ή το χώμα.
Γ. καρύδι σφηνών
Το σταθερό, ακέραιο καρύδι σφηνών μειώνει τον αριθμό κινητών μερών βαλβίδων έτσι
ελαχιστοποίηση του κινδύνου της διάβρωσης και δυσλειτουργίας. Το καρύδι σφηνών αποτελείται από
ανθεκτικός ορείχαλκος dezincification με τις δυνατότητες λίπανσης που παρέχουν τη βέλτιστη συμβατότητα
με το μίσχο ανοξείδωτου.
Δ. βουλκανισμένη σφήνα
Ο όλκιμος πυρήνας σιδήρου είναι πλήρως βουλκανισμένος με το εγκεκριμένο EPDM λάστιχο πόσιμου νερού
εσωτερικά και εξωτερικά.
Κανένα μέρος σιδήρου δεν εκτίθεται στο μέσο και την άριστη λαστιχένια θείωση
αποτρέπει τη σερνμένος διάβρωση κάτω από το λάστιχο.
Οι οδηγοί στη σφήνα και σχετικά με το σώμα βαλβίδων εξασφαλίζουν μια ομοιόμορφη περάτωση ανεξάρτητα από
υψηλή πίεση.
Η ασφαλής λειτουργία εξασφαλίζεται, δεδομένου ότι οι οδηγοί αποτρέπουν την υπερφόρτωση του μίσχου.
Η σφήνα έχει έναν μεγάλο μέσω άντεξε και δεδομένου ότι δεν υπάρχει καμία κοιλότητα στον πυρήνα, στάσιμος
το νερό ή οι ακαθαρσίες δεν μπορεί να συλλέξει και να προκαλέσει τη μόλυνση.
Χαρακτηριστικά σχεδιασμού:
O-ring στολισμάτων άξονα - «ΞΗΡΟ ΝΗΜΑ» - αναπληρώσιμο υπό πίεση.
Άξονας ανοξείδωτου με το κυλημένο νήμα και τη συμπεριφορά.
Το συνολικό sufrace η σφήνα με το αναπληρώσιμο καρύδι αξόνων.
Η βαλβίδα πυλών με το σύνολο άντεξε.
Όλα τα μέρη προστατεύονται από τη διάβρωση.
Η ελαστική καθισμένη βαλβίδα πυλών στο EN 1074-1 και 2/το EN 1171, με WRAS ενέκρινε EPDM
λαστιχένια μέρη.
Σώμα και καπό gjs-500-7 (ggg-50). Σφήνα του όλκιμύ σιδήρου με το σταθερό καρύδι σφηνών,
πλήρως βουλκανισμένος με το λάστιχο EPDM. Μίσχος του ελάχιστου 13% χρωμίου ανοξείδωτου με το κυλημένο νήμα
και δαχτυλίδι στάσεων σφηνών.
Σφράγιση μίσχων με 4 O-rings σε ένα νάυλον ρουλεμάν, ένα λαστιχένιο manchette EPDM, και ένα NBR
δαχτυλίδι ψηκτρών. Το στόλισμα καπό EPDM σε ένα αυλάκι, φρεζάρισε τα μπουλόνια καπό που περικυκλώθηκαν από
στόλισμα καπό και σφραγισμένος με το καυτό λειωμένο μέταλλο. Υποδοχές που εγκαθίστανται με τα «ευρο-» σφραγίζοντας δαχτυλίδια EPDM
λάστιχο.
Εποξικό επίστρωμα στις οδηγίες DIN 30677-2 και GSK - εσωτερικά και εξωτερικά.
Το μέλος πυλών ή περάτωσης βαλβίδων είναι χαρακτηριστικά υπό μορφή σφήνας φιαγμένης από υλικό χυτοσιδήρου
ώστε να είναι αρκετά τραχύς ώστε να είναι κατάλληλος για την υψηλή πίεση και τις υψηλές εφαρμογές ροής.
Σε μια ελαστική βαλβίδα πυλών καθισμάτων, η εξωτερική επιφάνεια της σφήνας βαλβίδων είναι ντυμένη με elastomeric
υλικό ώστε να προσφερθεί μια φυσαλίδα-σφιχτή σφραγίδα ακόμη και στις ανυψωμένες λειτουργούσες πιέσεις.
Η σφήνα βαλβίδων χρησιμοποιείται με τη στροφή ενός περασμένου κλωστή μίσχου ώστε να προωθηθεί ή να αποσυθεί η βαλβίδα
σφήνα μέσα στην υδάτινη οδό της κατοικίας βαλβίδων.
Επάνω στην περάτωση βαλβίδων, το ελαστικό υλικό στην άκρη διαμορφώνει μια φυσαλίδα-σφιχτή σφραγίδα με τον εσωτερικό
επιφάνεια του σώματος βαλβίδων. Ο ρύπος ή άλλη μόλυνση στο λειτουργικό σύστημα βαλβίδων μπορεί να οδηγήσει
ελλιπής σφράγιση της σφήνας ή άλλης δυσλειτουργίας.
Ένα άλλο αντικείμενο της παρούσας εφεύρεσης είναι να παρασχεθεί μια ελαστική βαλβίδα πυλών καθισμάτων που έχει
βελτιωμένο σύστημα χειριστών σφηνών που υπερνικά εύκολα τα επιβλαβή αποτελέσματα της μόλυνσης που εισάγονται είτε κατά τη διάρκεια της κατασκευής είτε που παρασύρονται μέσα στο προϊόν που φέρεται στη βαλβίδα.
Αυτά και άλλα αντικείμενα της παρούσας εφεύρεσης που θα γίνει προφανής από τη μελέτη
η επισυναπτόμενη περιγραφή και τα σχέδια παρέχονται σε μια ρύθμιση βαλβίδων, η οποία περιλαμβάνει μια βαλβίδα
στεγάζοντας που καθορίζει ένα πέρασμα νερού και ένα κάθισμα βαλβίδων μέσα στο πέρασμα βαλβίδων.
Μια σφήνα βαλβίδων που διατίθεται μέσα στις κινήσεις περασμάτων κατοικίας κατά μήκος μιας κατεύθυνσης της λειτουργίας
μεταξύ μιας κλειστής θέσης σε επαφή με το κάθισμα βαλβίδων να εμποδίσει τη ροή του νερού μέσω της βαλβίδας
πέρασμα και μια ανοικτή θέση που επιτρέπει τη ροή του νερού μέσω του περάσματος βαλβίδων.
Ένα ζευγάρι των χωρισμένων κατά διαστήματα χώρια διαδρομών διατίθεται μέσα στην κατοικία βαλβίδων και στις δύο πλευρές της σφήνας
και επεκταθείτε κατά μήκος της κατεύθυνσης της λειτουργίας. Ένα ζευγάρι των αντιταγμένων φτερών συνέχισε τη σφήνα βαλβίδων,
ταξίδι σε κάθε διαδρομή. Ένας μίσχος βαλβίδων που συνδέεται με τη σφήνα βαλβίδων κινεί τη σφήνα βαλβίδων στις αντίθετες κατευθύνσεις εναλλαγής μεταξύ της βαλβίδας ανοικτής και κλειστών των βαλβίδα θέσεων.
Οι κύλινδροι συνεχίζουν τα φτερά για τη δέσμευση κυλίσματος με τις διαδρομές και οι λεπίδες μεταλλουργικών ξυστρών είναι
συνέχισε τα φτερά δίπλα στους κυλίνδρους για να ξύσει τη μόλυνση από τις διαδρομές.
Οι διαδρομές μπορούν να παρασχεθούν ή χωρίς ένα σκάφος της γραμμής. Εάν ένα φτερό παρέχεται χωρίς κυλίνδρους λόγω
μια ελαφριά εφαρμογή φόρτωσης, παραδείγματος χάριν, η διαδρομή παρέχεται κατά προτίμηση χωρίς ένα σκάφος της γραμμής.
Ένας ελαφρύς όρος φόρτωσης μπορεί να προκύψει, παραδείγματος χάριν, στο ανώτερο όριο οριζόντια προσανατολισμένου
ρύθμιση βαλβίδων. Εντούτοις, υπό τους βαριούς όρους φόρτωσης όπως, παραδείγματος χάριν, στο κατώτατο σημείο
το τέλος μιας οριζόντια χρησιμοποιημένης ρύθμισης βαλβίδων, αυτό προτιμάται ότι τα φτερά παρέχονται
με τους φέροντες κυλίνδρους φορτίων.
Σε αυτήν την περίπτωση, επίσης προτιμάται ότι στη διαδρομή παρέχεται ένα σκάφος της γραμμής γενικά σε σχήμα υ
διατομή και φιαγμένος από τραχύ υλικό όπως το ανοξείδωτο.
Προδιαγραφές:
Αριθ. | Όνομα μερών | Υλικό |
1 | Σώμα | Όλκιμος χυτοσίδηρος |
2 | Σφήνα | Όλκιμί χυτοσίδηρος + EPDM |
3 | Καρύδι μίσχων | ZCuAl10Fe3 Gunmetal |
4 | Στόλισμα | EPDM |
5 | Καπό | Όλκιμος χυτοσίδηρος |
6 | Στόλισμα αδένων | ZCuAl10Fe3 Gunmetal |
7 | Μίσχος | 2Cr13 S.S.x 20Cr13 |
8 | Αδένας | Όλκιμος χυτοσίδηρος |
9 | Λαστιχένια ψήκτρα | EPDM/NBR |
10 | Ρόδα χεριών | Όλκιμος χυτοσίδηρος |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
⊙ Κοκκοποίηση μετάλλου
την προστατευτική επιφάνεια που τελειώνουν με την κοκκοποίηση μετάλλου και η επιφάνεια είναι ομαλές και τάξη.
⊙ Flatting κάθισμα
Ομαλός συνεχής άντεξε τον τρόπο χωρίς να καθίσει την κοιλότητα, δεν είναι εύκολο να αποκτηθεί η ακαθαρσία επάνω.
Κατασκευάζοντας το υγρό straightway.
⊙ Μεταχειριμένος με το λάστιχο
Και εσωτερικός και εξωτερικός είναι ντυμένος με την προηγμένη γνώση της λαστιχένιας θείωσης που κάνει έπειτα
βέβαιος για την ελαστικότητα του λάστιχου, και σιγουρευτείτε την ακριβή διάσταση γεωμετρίας. Λαστιχένιος και όλκιμος
χέρι βαλβίδων χυτοσιδήρου μαζί μετά βίας. Αυτό μπορεί να αποφύγει την κάμψη λόγω της μακροπρόθεσμης χρήσης.
⊙ Αντιδιαβρωτικός
Και εσωτερικός και εξωτερικός είναι ντυμένος με τη μη τοξική εποξική ρητίνη σκονών για να ενισχύσει την ικανότητα της αντίστασης διάβρωσης και να αυξήσει την ποιότητα
από την παροχή νερού.
⊙ Ruggedization
Η παλαιότερη όλκιή βαλβίδα σιδήρου είναι εύκολο να σπαστεί μετά από να προσκρουθεί από το nonego. Μπορεί να σταματήσει
η ρήξη εξαρτάται από την καλή ικανότητα μηχανικών του όλκιμύ σιδήρου.
⊙ Τρία «○» σφραγισμένο δαχτυλίδι
Με τα τρία «Ο» – τα δαχτυλίδια, η διαρροή μπορούν να μειωθούν πολύ και το «Ο» – το δαχτυλίδι μπορεί να είναι
αντικατεστημένος υπό αυτόν τον όρο με την πίεση και χωρίς παύση του νερού. Το axletree ώθησης
μειώνει την της τριβής αντίσταση και χαμηλώνει τη λειτουργική ροπή. Και μπορεί να είναι σφραγίδα διακοπτών
δαχτυλίδι χωρίς το άνοιγμα και κλείσιμο.
⊙ Άκαμπτο στρογγυλό σώμα
Το σώμα ιδρύεται καταλεπτώς, το άκαμπτο μέγεθος γεωμετρίας εξασφαλίζει εσωτερική σφράγιση της βαλβίδας χωρίς
οποιαδήποτε διαδικασία.
⊙ Ελαφρύς
Αυτό το σώμα αποτελείται από τον όλκιμο σίδηρο, είναι αναπτήρας 20%-30% από παλαιό. Εύκολα στον καθορισμό και
συντήρηση.
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιοι
νερό, διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
ΕΦΑΡΜΟΣΙΜΑ ΠΡΟΤΥΠΑ
⊙ Αμερικανικά πρότυπα
Σχέδιο σε ANSI/AWWA C509
Πρόσωπο με πρόσωπο διάσταση σε ASME b16.10-2000 (ISO 3 σειρές)
Φλάντζα και διάτρυση σε SME/ANSI B16.42-1998
⊙ Βρετανικά πρότυπα
Σχέδιο σε BS5163, BS5150
Πρόσωπο με πρόσωπο διάσταση σε BS5163 (σειρά του ISO 3series, ISO19)
Φλάντζα και διάτρυση σε BS4504 part1 (EN1092)
⊙ Πρότυπα της Γερμανίας
Σχέδιο σε DIN3352
Πρόσωπο με πρόσωπο διάσταση σε DIN3202 (F4: ISO 14 σειρές F5: ISO 15 σειρές)
Φλάντζα και διάτρυση στις BS EN1092
Εφαρμογές: Αυτή η βαλβίδα που εφαρμόζεται ευρέως στους υγρούς σωλήνες για το άνοιγμα ή το κλείσιμο του καθορισμού σε τέτοιο νερό,
διάθεση λυμάτων, ηλεκτρική δύναμη, energetics σωλήνας, χημική ουσία, ναυτιλία, πηγές ενέργειας κ.λπ.
Υπεύθυνος Επικοινωνίας: lily
Τηλ.:: +8613311824862
Να επιπλεύσει ανοξείδωτου σφαιρών εύκολη λειτουργία δομών βαλβίδων τριπλή απλή
Σκόνη βαλβίδων πυλών ανοξείδωτου SS304 DN100 PN16 που ντύνεται
ASTM A126 1» βαλβίδα βουλωμάτων αύξησης 175 PSI 10000 βαλμένη φλάντζα βαλβίδα βουλωμάτων PSI Χ σειρά
SS304 3/4» βαλβίδα σφαιρών 150LB χειρωνακτική, βαλμένο φλάντζα ανοξείδωτο βαλβίδων σφαιρών
1/2» βαλβίδα σφαιρών τελών SS304 A351 CF8 φλαντζών βαλβίδων σφαιρών ανοξείδωτου 150LB χειρωνακτική
Υψηλής θερμοκρασίας βαλβίδα σφαιρών WCB, 3/4» βαλβίδα σφαιρών χάλυβα άνθρακα τελών φλαντζών 150LB
